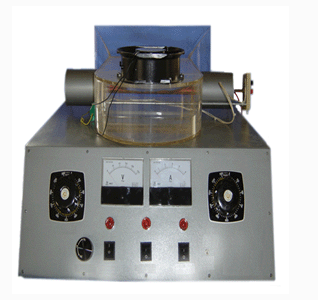

伸展体的导热特性实验台

伸展体的导热特性实验台

实验宗旨细化：

1、深入探究对流换热环境下伸展体热传导特性：本实验旨在通过构建模拟环境，系统研究具有对流换热条件的伸展体（如加热管试件）在热传导过程中的关键特性。具体包括沿其轴线方向的温度分布规律，该规律如何受对流换热条件影响；同时，测定并分析对流换热系数，这一参数对于理解热量传递效率至关重要；此外，通过实验数据确定并标记出最小过余温度发生的位置Xmin，这对于优化热设计、减少能源损耗具有重要意义。

2、掌握热电偶测温技术及其应用：热电偶作为温度测量的重要工具，其工作原理、使用方法及精度控制是实验技能的重要组成部分。本实验将通过实际操作，使实验者熟悉热电偶的安装、连接、校准及数据读取流程，深入理解热电偶测温的基本原理及其在工业、科研领域的广泛应用。

实验装置与配置概览：

• 透明观察窗——有机玻璃风管：采用高透明度有机玻璃制成，便于直观观察管内流体流动状态及试件加热情况，为实验现象分析提供直观依据。

• 热源控制系统——加热器与高温调节装置：配备高温电压表，实现加热功率的精确调节与监控，确保实验过程中试件表面温度稳定可控。

• 实验主体——加热管（试件）：作为实验对象，其材质、尺寸及形状设计需满足实验要求，以准确模拟伸展体在对流换热条件下的热传导过程。

• 精确测量工具——位移尺与热电偶：位移尺用于精确测量试件上各点位置，热电偶则负责实时、准确地测量并记录各点温度，两者结合使用，为数据分析提供详尽数据。

• 流体动力装置——引风机：提供稳定的流体流动，模拟实际工作环境中的对流换热条件，是研究对流换热效应不可或缺的设备。

• 数据采集与分析系统——电位差计及不锈钢台架控制屏：电位差计用于将热电偶产生的微弱电势差转换为可读的电压值，进而计算出温度；不锈钢台架及控制屏则集成了实验所需的各种控制按钮与显示屏，便于实验者集中控制与管理实验过程。

实验环境与安全规格：

• 安全配电系统：实验装置采用220V电压供电，总功率不超过1500W，确保实验过程中电气安全。

• 紧凑合理规格：整体装置尺寸为500×1000×600mm，设计紧凑，既满足了实验需求，又便于在实验室内灵活布置与移动。
