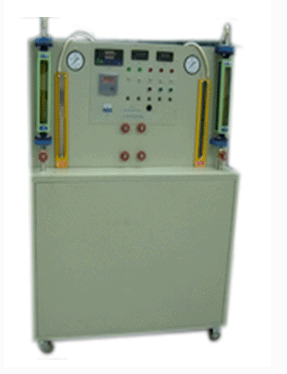

顺逆流传热温差实验装置

顺逆流传热温差实验装置

实验目标新述：

1、实现套管式换热器顺流与逆流模式下的传热温差精确测定：本实验旨在通过搭建专业的测试平台，系统地评估套管式换热器在不同流体流向（顺流与逆流）下的传热效率与温差变化，为优化热交换过程提供数据支撑。

2、构建数字化测试系统，增强测试精准度与自动化水平：通过集成微机接口，本实验装置可升级为全数字型测试装置，实现温度、流量等关键参数的实时采集、处理与显示，不仅提升了测试的精准度，还大幅简化了操作流程，增强了实验的自动化与智能化水平。

核心设备配置升级：

• 高效电热加热器水箱：作为热源供应的核心部件，采用先进的电热加热技术，确保热量稳定输出，满足实验对温度调节的精准需求。

• 高质量套管换热器：精选材质，优化设计，确保在顺流与逆流两种模式下均能高效进行热量交换，是实验测试的主体设备。

• 耐腐蚀不锈钢冷、热原水箱：采用不锈钢材质，有效抵抗腐蚀，确保水质纯净，为实验提供稳定的冷热源。

• 高精度转子流量计：用于精确测量流体流量，为分析传热效率提供关键数据。

• 灵活切换的顺、逆流管阀系统：便于实验者根据需求轻松切换流体流向，实现顺流与逆流模式的对比测试。

• 无级调节加热系统：依托固体调压模块，实现加热功率的连续无级调节，确保实验过程中的温度控制更加精准。

• 多功能温度测试系统：结合多路巡检仪，实时显示并记录各测点的温度数据，为数据分析提供全面支持。

• 稳固不锈钢台架及控制屏：为整个实验装置提供稳固支撑，同时集成控制屏，便于集中控制与管理。

II型高级配置亮点：

• 增强型信号采集与处理：引入带标准信号的多路万能信号输入巡检仪，进一步提升数据采集的广度与精度。

• 数字化显示仪表：新增带标准信号的数显电流表与电压表，直观展示电流、电压等电气参数，便于故障排查与性能评估。

• 高精度流量测量：采用文丘里流量计配差压传感器，提升流量测量的精确度，为传热效率分析提供更为准确的数据基础。

• 智能软件集成：配套专业软件，实现测试数据的自动记录、处理与分析，提高实验效率与成果输出的专业性。

电力供应与设备规格：

• 高效配电系统：采用380V电压，总功率达到11KW，确保实验设备在高负荷运行下的稳定与安全。

• 紧凑合理规格：设备整体尺寸为1000×650×1700mm，结构紧凑，布局合理，便于在实验室内安装与操作。
