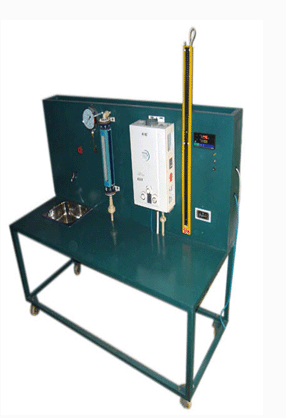

小型燃气锅炉热工性能实验装置

小型燃气锅炉热工性能实验装置

实验宗旨与目标深化：

1、深入剖析燃气锅炉的运作机理：本实验旨在通过实际操作与观察，使参与者深刻理解燃气锅炉从燃料燃烧到热能转换，再到热能传递至介质（如水）的完整工作流程。通过这一过程的学习，不仅能掌握燃气锅炉的基本构造与工作原理，还能进一步理解其在实际应用中的能效表现与调控策略。

2、全面评估小型燃气锅炉的热工性能：借助先进的测试设备与仪器，本实验将系统地测试并记录小型燃气锅炉的关键热工性能指标，包括但不限于热效率、热流量等。通过精确的数据测量与分析，能够客观评价锅炉的能源利用效率、热能输出稳定性及潜在优化空间，为后续的能效提升或设备选型提供科学依据。

实验核心配置概览：

• 高效能小型燃气锅炉：选用12Kw功率的燃气锅炉作为实验主体，其设计紧凑、运行稳定，能够充分满足实验对热源的需求。

• 高精度热交换系统：配备进口版式换热器，确保热能的高效传递与回收，同时减少能量损失。

• 循环动力源：采用进口循环水泵，提供稳定的水流循环动力，保障热交换过程的顺畅进行。

• 精准测温与流量监测：结合热电偶测温技术与干式气体流量计（精度2.5%，额定流量4m³/h），实现对锅炉进出口水温及燃气流量的精确测量。

• 压力监测与显示：利用±3000Pa U型压力计及0.4级标准压力表，实时监测锅炉系统内的压力变化，确保实验安全。

• 辅助流量测量：增设升转子流量计，用于辅助测量或校准系统中的流体流量。

• 烟气分析工具：配备烟气取样器及可选配的热值仪、烟气分析仪等，以便对锅炉排放的烟气成分及热值进行深入分析，评估燃烧效率与环保性能。

• 智能化数据采集与显示：采用万能输入8点巡检仪，集成温度、压力、流量等多参数检测与显示功能，提升实验数据处理的便捷性与准确性。

• 稳固实验平台：不锈钢台架作为实验设备的支撑结构，确保实验过程中的稳定与安全。

实验环境与电力需求：

• 规格适配：实验装置整体尺寸为2000×800×1800mm，适合在标准实验室环境下进行。

• 安全配电：实验所需电力由220V电源提供，总功率控制在合理范围内（如50W），确保实验过程中的电气安全。
