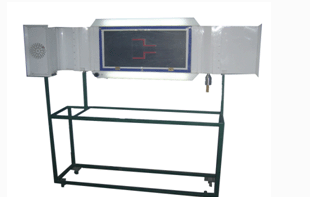

烟气流线仪（烟风洞）

烟气流线仪（烟风洞）

实验目标设定：

本实验旨在通过创新的烟流可视化技术，直观地展现空气流经不同形状物体（如机翼、圆柱体、管道突扩段及突缩段）时，其周围的流动模式与复杂流场结构。此实验不仅加深了对于空气动力学基础理论的认识，还为流体动力学的研究与工程设计中的流场优化提供了宝贵的视觉参考。

核心实验设备概览：

1. 精密风道系统：构建了一个封闭且结构合理的风道环境，用于模拟并控制空气流动的条件，确保实验结果的准确性与可重复性。

2. 可调节风速风机：该风机配备有先进的调速系统，能够精确调节风速，模拟从低速到高速的各种空气流动状态，为观察不同速度下的流动图形提供了便利。

3. 高效烟雾发生器：采用环保且高效的发烟技术，产生稳定且易于观察的烟雾，使得空气流动过程中的涡旋、分离等复杂现象得以清晰展现。

4. 多样化试件设计：包括机翼模型、标准圆柱体、管道突扩与突缩段等试件，覆盖了空气动力学研究中的多个典型场景，丰富了实验内容，增强了实验结果的普遍性。

5. 专业照明系统：为了更清晰地捕捉烟流的细微变化，特别配备了专业照明装置，确保实验区域光线充足且均匀，提高了观察与记录的效果。

6. 稳固实验平台：实验桌采用高强度材料制成，结构稳固，承载能力强，为实验设备的稳定放置与实验操作的安全进行提供了有力保障。

技术参数细节说明：

• 试件种类丰富：涵盖了空气动力学领域常见的几种试件类型，便于对比分析与深入研究。

• 电源规格标准：采用单相220V电源供电，功率控制在0.1KW，既满足实验需求，又确保了能源使用的经济性与安全性。

• 工作环境适宜：实验在常温条件下进行，避免了温度波动对实验结果的影响，保证了实验数据的可靠性。

• 整体设计紧凑：实验装置总重量约为60㎏，外形尺寸为2000×500×1700（㎜），便于在实验室内灵活布置与操作。
