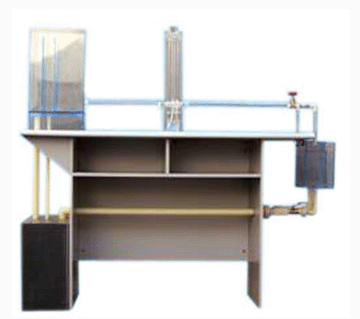

自循环文丘里流量实验仪

自循环文丘里流量实验仪

实验目的重述：

1、深入理解文丘里流量计运作机理与实验装置结构：旨在通过实际操作与观察，全面掌握文丘里流量计的基本原理，包括其结构特点、工作原理及其在流体流量测量中的应用，同时熟悉配套实验装置各部件的功能与布局。

2、基于压差-流量关系曲线求解文丘里流量计的流量系数μ：通过精确测量不同流量下文丘里管前后的压差，并绘制压差与流量的关系曲线，运用相关公式计算得出流量系数μ的具体值，加深对文丘里流量计测量精度的理解。

3、探究流量系数μ与雷诺数Re的关联性：在控制其他变量的情况下，改变流体的流速以调整雷诺数Re，同时记录对应的流量系数μ，分析两者之间的变化趋势与可能存在的数学关系，为文丘里流量计在不同工况下的应用提供理论依据。

主要配置概述：

1、实验供水系统：包含由高品质有机玻璃制成的恒定水箱，该水箱设计有稳压溢流口，确保实验过程中水流稳定无波动；配以高效能水泵（功率90W，扬程8m，额定流量10L/min），为实验提供持续、稳定的水流动力。

2、核心测量部件：文丘里管作为实验的核心部件，采用φ21规格，总长1000mm，同样由透明有机玻璃精制而成，便于观察流体通过时的状态变化；配合φ8×600mm的透明有机玻璃测压管及测量标尺，精确测量文丘里管前后的压差。

3、数据存储与收集系统：包括塑料蓄水箱（容积50L）用于收集测量后的水流，以及计量水箱用于校准和记录流量数据；移动标尺则用于辅助测量和记录过程中的精确定位。

4、连接与支撑结构：所有部件通过连接管、阀门等组件紧密连接，形成完整的实验回路；不锈钢支架作为支撑框架，不仅结构紧凑、外形美观，而且确保了实验装置的稳固性和耐久性，同时简化了操作流程，提升了实验效率。

5、环境适应性与尺寸规格：实验装置能在0-40°C（注：原文中的“400C”显然为笔误，应为“40°C”）温度范围内及≤90%RH相对湿度环境下稳定运行，满足多种实验条件需求；整体外形尺寸为1500×470×1500mm，便于在实验室内安置与操作。
