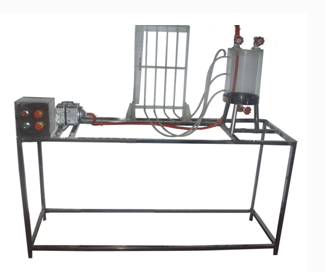

台式静水压强实验装置

台式静水压强实验装置

实验宗旨与目标：

1. 教学实践融合：本实验专为工程流体力学教学精心设计，旨在通过实际操作加深学生对理论知识的理解，提升其实践应用能力，促进理论与实践的紧密结合。

2. 方程验证与探索：通过精确测量实验容器中不同位置的三点静水压强，本实验旨在验证不可压缩流体静水力学的基本方程，让学生直观感受流体静压分布规律，并激发其对流体动力学深层次原理的探索兴趣。

3. 物理量测定与概念强化：实验特别设置了对未知液体容重的测定环节，旨在帮助学生掌握测量技巧，同时巩固绝对压强、相对压强及真空度等关键物理概念，构建更加坚实的理论基础。

4. 仪器操作技能提升：学会使用液柱式测压计是本次实验的重要目标之一。通过实际操作，学生能够熟悉测压计的结构、原理及使用方法，为将来在科研或工程领域中的独立工作打下坚实的技术基础。

实验装置与配置概览：

• 核心测量工具：配备有ф8×600mm规格的测压管共6根，确保测量精度与数据多样性。

• 透明实验容器：采用ф200×300mm的有机玻璃制成，不仅坚固耐用，而且便于观察内部流体状态。容器上设有进气口、进液口及排液口，便于实验操作与流体管理。

• 高效加压气泵：配备35W功率的气泵，额定电源为220V/50HZ，最大压力可达0.03Mpa，最大排气量为40L/min，满足实验所需的各种压力条件。

• 环保流体循环系统：实验所用流体为水，采用全循环设计，既节约了水资源，又保证了实验环境的清洁与可持续性。

• 不锈钢材质构建：其他关键部件如管路、阀门及整体框架均采用不锈钢材质，耐腐蚀、强度高，确保实验设备的长期稳定运行。

• 紧凑合理的外形尺寸：实验装置整体尺寸为1000×450×1500mm，设计紧凑合理，便于在实验室内灵活布置与移动。
