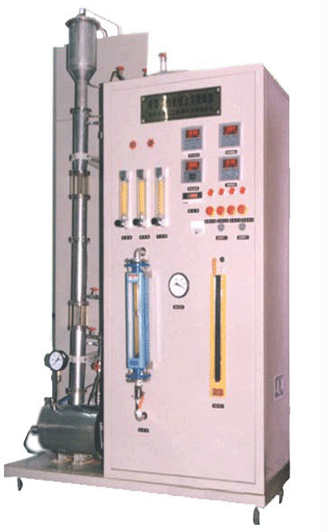

精馏-泵性能组合实验装置

精馏-泵性能组合实验装置

实验目的：

1. 熟练掌握离心泵关键参数的测定技巧，绘制并分析在特定转速下的离心泵性能曲线。

2. 深入理解离心泵的工作原理，增强对流体动力学原理的掌握。

3. 熟悉精馏单元操作中所涉及的设备和流程，特别是板式塔的结构设计和流体力学特性。

4. 精通精馏塔的操作技巧与基本原理，提升对化工分离过程的认知。

5. 学习并掌握精馏塔效率的测定方法，为优化精馏过程提供数据支持。

主要配置：

1. 精馏塔：设计精巧，塔径φ50mm，共配备13块塔板（其中两节为观察用玻璃塔节），板间距100mm，孔径φ2mm，具有6.2%的开孔率，确保精馏过程的顺利进行。

2. 冷凝器：管径φ12mm，换热面积0.0568㎡，有效将馏出物冷凝为液体。

3. 再沸器：采用不锈钢材质，内置电加热管进行加热，总加热功率2000W（分为两组，每组1000W），提供稳定的热源。

4. 压力表：量程达0.6Mpa，实时监测精馏塔内的压力变化。

5. 流量计：配置两支LZB-6型转子流量计，分别用于测量和控制产品量与回流量。

6. 离心泵：流量达2.5m³/hr，扬程15m，输入功率370W，为精馏过程提供稳定的流体输送。

7. 自动控温系统：采用无级控温技术，确保精馏塔的温度得到精确控制。

8. 物料组成与产量：塔顶馏出液组成保持在93-95%，进料组成在15-25%之间，产量稳定在4L/H。

9. 控制屏：所有操作、温度、压力、流量的显示、调节、控制均通过控制屏板面完成，操作简便直观。

10. 不锈钢框架：结构紧凑，外形美观，为实验设备提供稳固的支撑。

11. 外形尺寸：整体尺寸为1400×500×2300mm，适应实验室空间布局。
