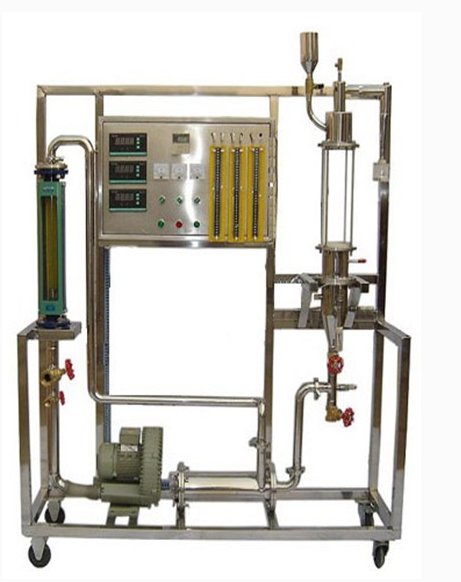

流化床干燥实验装置

流化床干燥实验装置

实验目的：

1. 深入探究流化床干燥装置的内部结构、工作原理及操作流程，以增强对流化床干燥技术的理解。

2. 学习并掌握在恒定的干燥条件下，物料干燥特性的测定方法，进一步分析干燥条件对干燥过程特性的具体影响。

3. 熟练掌握实验干燥曲线的解读方法，并能够基于这些数据求取干燥速率曲线，以及恒速阶段的干燥速率、临界含水量和平衡含水量，为实际工业生产提供理论依据。

主要配置：

1. 高效空气旋涡泵：作为动力源，提供稳定的气流，确保流化床干燥过程的高效进行，其风量达到450 m³/h，风压为120mmH₂O，效率高达66%，轴功率为0.75KW。

2. 电加热箱：采用不锈钢材质，功率为2KW，为流化床提供所需的热量，确保干燥过程在设定的温度条件下进行。

3. 流化床体：作为物料干燥的主要场所，确保物料在气流的作用下实现均匀干燥。

4. 集尘器、加料斗、旋风分离器等辅助设备：这些设备共同构成了完整的流化床干燥系统，确保干燥过程的连续性和稳定性。

5. U型压差计：用于测量流化床总塔压差及进风流量，为干燥过程的分析提供重要数据。

6. 不锈钢实验台架及控制屏：结构紧凑、外形美观、流程简单、操作方便，为实验提供了稳定的基础。

技术参数：

1. 空气旋涡泵参数：风量、风压、效率及轴功率等数据均经过精确测量和计算，确保为流化床干燥过程提供稳定可靠的动力支持。

2. 电加热箱功率：2KW，满足干燥过程中对温度控制的需求。

3. U型压差计功能：精确测量流化床总塔压差及进风流量，为干燥过程的分析提供准确数据。

4. 电控箱设计：智能温控仪表能实时显示干燥室的进出口温度；电源开关、风机开关等操作简便，易于控制。

5. 设备材质：实验台架及控制屏均采用不锈钢材质，具有耐腐蚀、易清洁等优点。

6. 外形尺寸：整体设备尺寸为1500×600×2000mm，适应实验室空间布局。

数据采集型：

该型号配备了计算机、微机接口和数据处理软件，能够实时在线监测压差、温度、流量等关键实验数据，并通过温度传感器、压差传感器、涡轮流量计及流量积算仪等高精度测量设备确保数据的准确性。这些数据为干燥过程的分析和优化提供了有力支持。
