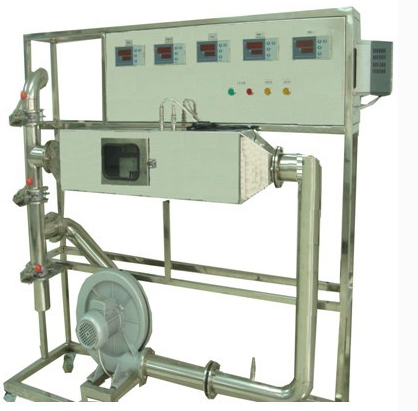

洞道干燥实验装置

洞道干燥实验装置

实验目的：

1. 深入理解气流常压干燥设备的工艺流程、结构布局以及操作原理，为实际工业应用奠定理论基础。

2. 熟练掌握干燥速率曲线的测定技术，通过实际操作提升实验技能。

3. 通过实验，分析不同操作条件对干燥过程各阶段的影响，为优化干燥工艺提供参考。

主要配置：

1. 高效离心风机：提供稳定的气流，保证干燥过程的顺利进行。

2. 洞道式干燥室：具有特定的断面尺寸（140×200mm），适应不同物料的干燥需求。

3. 热球风速仪：精确测量风速，确保实验数据的准确性，测量范围覆盖0－10m/s。

4. 电加热器与温控仪表：提供精确的温度控制，加热功率高达3×1.0kw，满足各种干燥温度需求。

5. 电子天平：用于精确称量物料质量，最大称量1000g，精度达到0.10g，确保实验数据的可靠性。

6. 不锈钢框架与控制屏：确保设备结构紧凑、外形美观，同时操作简便，易于控制。

技术参数：

1. 气流干燥室设计合理，断面尺寸适中，适应性强。

2. 离心风机性能卓越，转速高达2800rpm，风量可调范围广泛（0－600 m3/h），风压稳定（120mmH2O），效率高达66％。

3. 干燥速率适中，范围为0.005-0.020gcm-2 min-1，满足大多数物料的干燥需求。

4. 温控仪表采用Cu50型热电阻测温，数字显示，精度等级±1%，确保温度控制的准确性。

5. 进风温度可预设在50～150℃之间，由可控硅温度控制器自动调节，保证干燥过程的稳定性。

6. 设备整体尺寸（1800×500×1200mm）适中，适应实验室空间布局。

数据采集系统：

该系统配备计算机、微机接口和数据处理软件，能够实时在线监测温度、流量等关键实验数据。通过涡轮流量计及流量积算仪，精确测量并计算流量数据，为实验分析提供有力支持。
