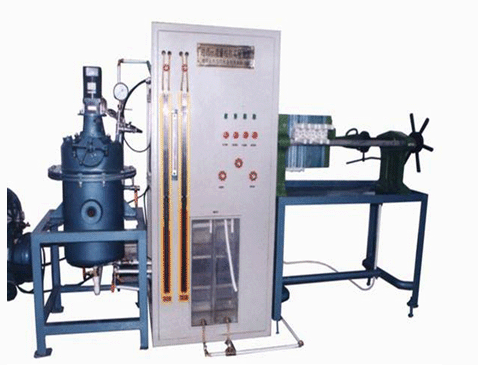

过滤－流量计校核组合实验装置

过滤－流量计校核组合实验装置

实验目的：

1. 深入理解并熟练掌握过滤操作的基本原理和方法，提升实验技能。

2. 学会在恒压条件下，准确计算和测定过滤常数K及当量滤液体积qe，为工业生产提供理论依据。

3. 观察并分析过滤终了速率与洗涤速率之间的相互作用关系，加深对过滤过程动态变化的理解。

4. 通过校核实验，验证流量计的性能，掌握其准确测量流量的方法。

主要配置与设备：

1. 压缩空气供应系统：包括空压机，提供稳定的压力源，确保实验过程中的压力恒定可调。

2. 板框过滤装置：采用0.12㎡过滤面积的板框过滤机，以帆布作为过滤介质，模拟工业过滤过程。

3. 流量测量系统：配备文丘里流量计，通过测量喉颈处的截面积（0.5mm²），精确计量流体流量。

4. 压力控制系统：包括压力容器罐，通过空压机提供压力，并可通过控制屏进行恒压调节。

5. 混合与搅拌系统：由混合槽、搅拌槽和搅拌器组成，用于制备和搅拌碳酸钙与水的悬浮液。

6. 计量与收集系统：包括计量槽和水槽，用于准确计量和收集过滤过程中产生的滤液。

7. 循环泵送系统：采用离心泵，实现实验过程中水的全循环使用，提高资源利用效率。

技术参数：

1. 空气压缩机性能参数：排气量0.036m³/h，压力0.7MPa，功率750KW，转速1200rpm，确保稳定的气源供应。

2. 板框过滤机规格：过滤面积0.12㎡，帆布作为过滤介质，满足实验过滤需求。

3. 悬浮液制备：采用碳酸钙和水混合物，模拟实际工业生产中的过滤物料。

4. 文丘里流量计参数：喉颈处截面积0.5mm²，精确测量流体流量。

5. 压力容器罐容积：30L，满足实验过程中恒压控制的需求。

6. 混合槽与水槽容积：混合槽有效容积30L，水槽容积15L，确保悬浮液的制备和过滤过程中的水量充足。

7. 离心泵性能参数：流量6m³/hr，扬程24m，输入功率1.1KW，满足实验过程中的泵送需求。

8. 搅拌器转速范围：0～900转/min，可调，确保悬浮液的均匀混合。

9. 管道规格：孔板孔口径dO=8mm，文丘里管喉径dV=8mm，采用φ21×3不锈钢管，保证流体的顺畅流动。

10. 压差计型号：800mmU型压差计，用于测量过滤过程中的压力变化。

11. 流体循环设计：实验所用的水为全循环设计，节约水资源，降低实验成本。

12. 控制与显示系统：各项操作、压力、流量的显示、调节、控制均通过控制屏板面进行，操作简便，易于控制。

13. 设备框架材质：采用不锈钢材质，结构紧凑，外形美观，流程简单，操作方便。

14. 设备尺寸：整体设备的外形尺寸为2500×650×1700mm，适应实验室空间布局。
