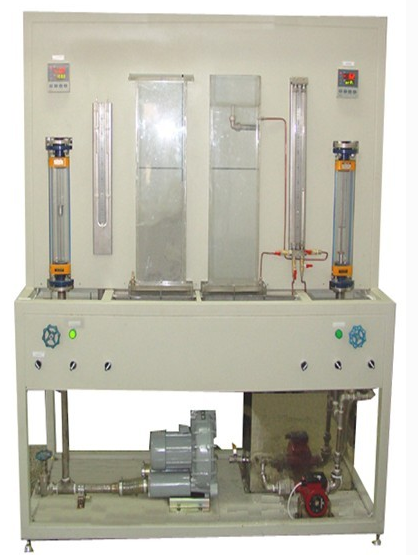

固体流态化演示实验装置

固体流态化演示实验装置

一、实验目的

1. 观察流化现象：通过对聚式和散式流化现象的细致观察，深入理解流体与颗粒床层间的相互作用。

2. 掌握流动特性测量：掌握通过有效方法测量流体在颗粒床层中流动特性的技巧，为工程应用提供数据支持。

3. 测定堆积密度与空隙率：准确测定床层的堆积密度和空隙率，为颗粒床层的设计和优化提供重要参数。

4. 绘制流化曲线：通过实验数据，绘制出床层的流化曲线，并分析其与临界流化速度的关系。

二、实验配置与技术参数

1. 流化床与辅助设备：

• 流化床：作为实验主体，用于模拟流体通过颗粒床层的流动情况。

• 风机：采用高性能空气旋涡泵，提供稳定的空气流量和风压，确保实验的可靠性。

• 水泵：采用微型家用增压泵，满足液体流化实验的需求。

• 蓄水箱：采用不锈钢材质，容积适中，保证实验的连续性。

2. 测量与监测设备：

• 流量测量：采用高精度转子流量计，确保流量数据的准确性。同时，可根据用户需求提供其他类型的流量计。

• 压差测量：采用倒U型或U型压差计，直观显示床层压差变化。也可根据用户选择，采用先进的扩散硅压力传感器。

• 温度测量：采用Pt100热电阻温度传感器，实时监测实验过程中的温度变化。

3. 材质与结构：

• 所有管路和阀门均采用不锈钢材质，确保实验的耐腐蚀性和长期稳定性。

• 框架为不锈钢材质，结构紧凑，外形美观，操作方便，为实验提供稳定的基础。

4. 技术参数：

• 空气旋涡泵：风量450 m³/h，风压120mmH₂O，效率66%，轴功率0.75KW，确保实验所需的气流条件。

• 水泵功率：120W，满足液体流化实验的动力需求。

• 蓄水箱容积：约35L，为实验提供足够的液体储备。

• 外形尺寸：1600×500×1700mm，确保实验设备在实验室中的合理布局。
