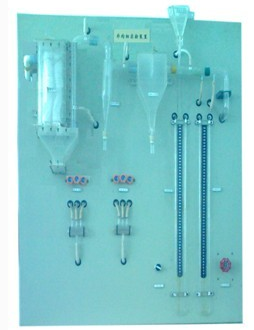

非均相分离实验装置

非均相分离实验装置

实验目的

1. 探究含尘气流在旋风分离器中的动态行为：通过观察和分析含粉尘的气流在旋风分离器内的运动情况，深入理解旋风分离的工作原理和内部流体动力学特性。

2. 理解非均相分离的基本原理：通过实验操作，加深对非均相分离过程的理解，掌握其基本的物理和化学原理。

3. 测定气固分离效率与粒级效率：通过实验测定气固分离效率和粒级效率，了解不同参数对分离效果的影响，为优化分离过程提供依据。

4. 完成非均相分离实验的数据采集：通过完整的实验流程，收集并整理非均相分离实验的相关数据，为后续的数据分析和科学研究提供基础。

主要配置

1. 风机：提供稳定的空气流动，确保实验过程中气流量的恒定。该风机具有2800rpm的转速，风量达到450 m3/h，风压为120mmH2O，效率高达66%，轴功率为0.75kw。

2. 加料器：用于向系统中添加含有粉尘的气流，确保实验条件的可重复性和一致性。

3. 旋风分离器与降尘室：由透明有机玻璃精制而成，便于观察内部的气流和粉尘运动情况，同时保证良好的分离效果。

4. 压差计与流量计：用于测量系统中的压差和流量，确保实验数据的准确性和可靠性。

5. 产品接受瓶：同样由透明有机玻璃精制，用于收集分离后的粉尘，便于后续的分析和处理。

6. 不锈钢框架：结构紧凑，外形美观，装置流程简单，操作方便，为整个实验系统提供稳定的支撑。

技术参数

1. 风机性能：如上所述，该风机具有出色的性能参数，能够满足实验对气流量和风压的需求。

2. 颗粒硅胶：实验中所用的颗粒硅胶粒径为60-80μm，确保实验条件的稳定性和可重复性。

3. 除尘效率：η20≥98%，表明该实验系统具有较高的除尘效率，能够满足实验对分离效果的要求。

4. 分离能力：≥8L/H，表示该系统在单位时间内能够处理的含尘气流量较大，适用于较大规模的实验。

5. 材质与外观：旋风分离器、降尘室、加料器和产品接受瓶均由透明有机玻璃精制而成，便于观察实验过程；不锈钢框架结构紧凑，外形美观，操作方便。

6. 外形尺寸：整个实验装置的外形尺寸为1000×500×1600mm，适合在大多数实验室中安装和使用。
