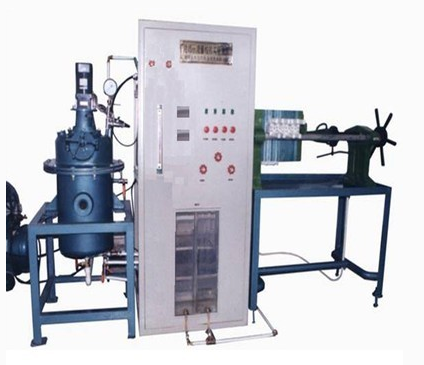

板框过滤－反应釜组合实验装置

板框过滤－反应釜组合实验装置

实验目的：

1. 深入理解过滤技术的核心原理，掌握过滤操作的基本方法。

2. 学会在恒定的压力条件下，计算并求得过滤常数K以及当量滤液体积qe，以评估过滤效率和性能。

3. 观察并探究过滤终了速率与洗涤速率之间的关系，为优化过滤过程提供理论支持。

4. 通过实际操作，测定反应釜的实验数据，加深对反应釜工作原理和应用的理解。

主要配置：

1. 高效空压机：提供稳定的气源，确保过滤实验的顺利进行。

2. 板框过滤机：具备0.12㎡的过滤面积，使用帆布作为过滤介质，满足过滤实验的基本需求。

3. 混合槽与搅拌槽：提供混合和搅拌功能，确保实验材料的均匀性和稳定性。

4. 计量槽、压差计与水槽：用于精确测量和记录实验过程中的数据，确保实验结果的准确性。

5. 离心泵：为实验提供稳定的流体输送，流量达到6m³/hr，扬程24m，满足实验需求。

6. 搅拌器：转速可调范围为0-900转/min，可根据实验需求调整搅拌速度。

7. 压力表与测温元件：实时显示实验过程中的压力和温度，确保实验在安全可控的范围内进行。

8. 反应釜：具备夹套加热功能，加热温度可达200度，搅拌电机功率为120KW，有效容积30L，满足实验对反应条件的需求。

9. 控制屏：集中显示和调节实验过程中的各项参数，包括温度、压力、流量等，使实验操作更为便捷。

10. 不锈钢框架：结构紧凑，外形美观，为实验设备提供稳定的支撑。

11. 外形尺寸：1600×600×1700mm，适合在多数实验室环境中使用。
