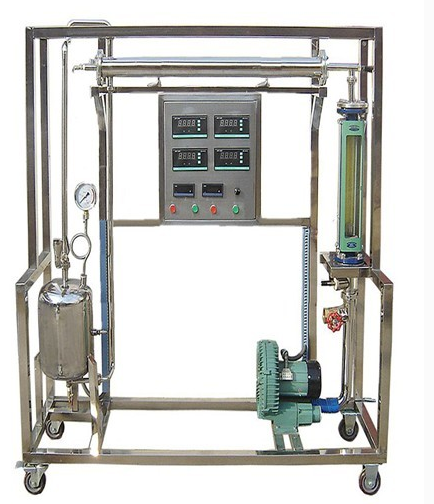

传热实验装置

传热实验装置

实验目的

1. 深化传热实验设计理解：通过实际操作，加深对传热实验方案设计及流程设计的理解，提高实验设计的能力。

2. 换热器构造与原理掌握：通过实验操作，了解并掌握套管换热器的基本构造及其操作原理，为后续的实验和应用奠定基础。

3. 热量衡算与传热系数测定：通过实验操作和数据分析，掌握热量衡算的方法，以及传热系数K和对流传热膜系数α的测定方法，提升实验数据处理能力。

4. 传热强化途径与影响因素分析：通过对比实验，了解并分析强化传热的途径以及影响传热系数的各种因素，为实际工程应用提供理论依据。

主要配置与设备

1. 套管换热器：采用不锈钢制作，内管尺寸为ф22X1.5mm，外管尺寸为ф52X1.5mm，换热段长度为1.0m，确保高效的热交换性能。

2. 蒸汽发生器：采用优质不锈钢材料，具备2KW的加热功率，操作电压为220V，提供稳定的热源。

3. 气泵：选用离心式中压吹风机，具备250W的功率、2800/min的转速、1300Pa的风压和8m3/min的风量，为实验提供稳定的气流。

4. 测量仪表：包括高精度的压力表和热电偶，确保压力测量范围在0-2.5MPa内、温度测量范围在-50 - 150℃内，为实验数据的准确性提供保障。

5. 风速与流量测量：配备热球风速仪和转子流量计，分别用于测量风速和流量，确保实验数据的全面性和准确性。

6. 实验管道与阀门：采用不锈钢和铜结构，确保实验的耐用性和稳定性。

7. 实验框架：采用不锈钢材料，结构紧凑、外形美观，操作方便，为实验提供稳定的支撑。

技术参数与数据采集

1. 技术参数：实验装置的外形尺寸为1500×550×1700mm，满足大多数实验室的空间需求。

2. 数据采集系统：配备计算机、微机接口和数据处理软件，能够实时在线监测压力、温度、流量等实验数据，并进行数据处理和分析，为实验结果的准确性和可靠性提供保障。
