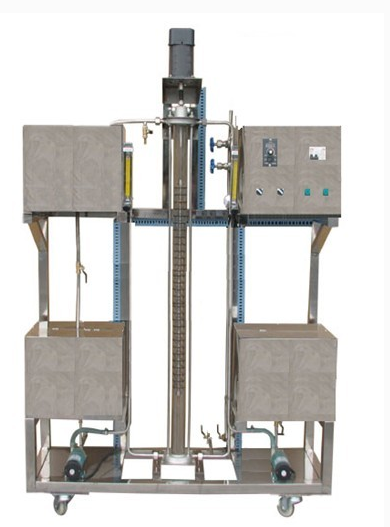

振动筛板萃取实验装置

振动筛板萃取实验装置

实验目的：

1. 熟悉萃取实验装置：深入了解振动筛板萃取实验装置的构造、组成部分及其在实际应用中的作用。

2. 测定萃取效率：通过实验测定萃取塔的萃取效率，为优化萃取工艺提供数据支持。

3. 探究振动频率与效率关系：掌握振动频率与萃取效率之间的相互关系，为调整操作参数提供依据。

主要配置：

1. 萃取塔：玻璃材质，直径DN25mm，高度1500mm，适用于精确控制萃取过程。

2. 筛板配置：萃取塔内设有12块筛板，用于增强萃取效果。

3. 输送泵：专门设计用于将两相液体分别输送至高位槽中，确保实验过程的连续性。

4. 流量计：转子流量计，流量范围10-100L/h，用于精确控制液体流量。

5. 振动机构与调速器：调速电机功率75W，调速范围0-250转/分，可调节振动频率以适应不同实验需求。

6. 控制屏面：集成温度、流量、振动频率的显示及调节功能，便于实验操作与监控。

7. 不锈钢框架与料液槽：结构紧凑、外形美观，操作方便，同时配备不锈钢料液槽以满足实验需求。

8. 数据采集系统：配备计算机、微机接口、数据处理软件、温度传感器及涡轮流量计等，实现温度、流量等实验数据的在线监测与记录。

9. 操作与控制：所有操作、温度、压力、流量的显示、调节、控制均通过控制屏板面完成，简化操作流程。

10. 数据采集型：配备计算机、微机接口、数据处理软件、温度传感器及压力感器，实现压力、温度等数据的在线监测与记录。

外形尺寸与特点：

• 数据采集型：整体尺寸为1300×500×2300mm，适用于各种实验室环境。

• 数据采集型：具有高度的集成性和操作便捷性，为实验提供全面的数据支持。
