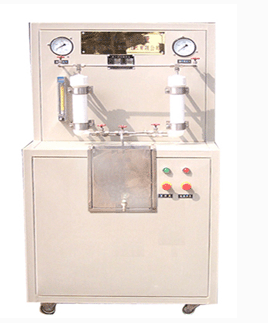

超滤膜分离实验装置

超滤膜分离实验装置

实验目的与核心配置：

一、实验目的

1. 测定膜分离效率：通过实验操作，准确测定膜分离的分离效率，并深入了解膜分离的基本分离过程及流程。

2. 解析膜组件内部结构：通过拆解膜组件，详细观察并理解其内部构造，加深对膜组件工作原理的认识。

3. 探究操作压力与脱除率关系：通过实验测定，探究盐（溶质）的脱除率与操作压力之间的变化关系，为实际应用提供理论依据。

二、主要配置与技术参数

1. 膜组件：

• 材料：采用聚丙烯中孔纤维作为膜材料，确保过滤效果与稳定性。

• 孔径：0.01—0.3微米，实现精确过滤，保证过滤效果。

• 孔隙率：50%-55%，提供足够的流通面积，降低堵塞风险。

• 截留分子量：5万，有效截留溶质，实现无菌过滤。

• 使用温度：44℃-73℃，适应不同工作环境。

• 最大工作压力：4Kg/cm2，确保设备安全运行。

2. 水池系统：

• 洗水池、滤液池：均由不锈钢材质制成，耐腐蚀，易清洁。

3. 水泵与流量控制：

• 水泵：流量达到1m3/h，扬程15m，功率370w，提供稳定的流体输送能力。

• 流量计：采用LZB-10（6-60）L/H型号，实时监测流量，确保实验数据的准确性。

4. 控制系统：

• 控制屏：各项电路指示、操作均在控制屏面板进行，方便快捷。

5. 结构与设计：

• 框架：采用不锈钢材质，结构紧凑，外形美观，确保设备稳定性与耐用性。

• 流程设计：流程简单明了，操作方便，降低操作难度，提高实验效率。

6. 外形尺寸：

• 整体尺寸：1050×500×1700mm，适应实验室空间，方便摆放与操作。

通过这套精心设计的实验装置，实验者可以全面了解和掌握膜分离技术的基本原理和操作方法，为未来的科研和工程实践提供有力支持。
