板式塔流体力学演示实验装置

板式塔流体力学演示实验装置

实验目的：

1. 认识塔板结构：通过实际操作，深入了解筛板塔、泡罩塔和浮阀塔各自的塔板结构特点，以及它们在化工分离过程中的作用。

2. 测定流体力学性能：对筛板塔、泡罩塔和浮阀塔进行流体力学性能的测定，包括板压降、液泛、雾沫夹带和漏液量等关键参数，以评估其性能并优化操作条件。

主要配置与设备：

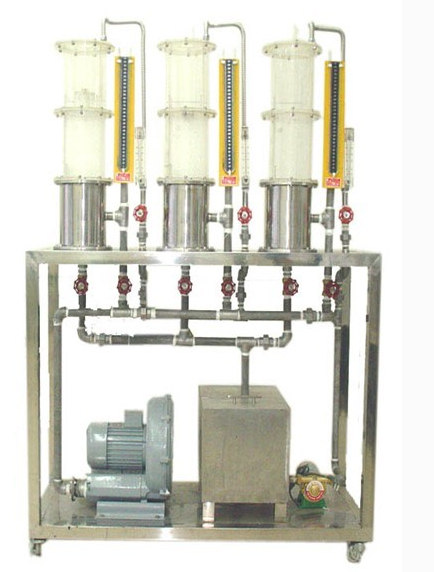

1. 塔体：采用φ150×500mm的透明有机玻璃材质，这种设计便于观察塔板上流体力学现象，为塔板的研究和开发提供直观的实验数据。

2. 风机：转速为2800rpm，风量可调范围覆盖0至600 m3/h，风压达到120mmH2O，效率高达66%，功率250w，工作电压为220V。风机为实验提供了稳定的空气流量，以满足不同实验条件下的需求。

3. 水泵：采用微型家用增压泵，功率为120W，为实验提供稳定的液体输送能力，确保实验过程的顺利进行。

4. 蓄水箱：由不锈钢材质制成，容积约30L，为实验提供足够的液体储备。

5. 流量计：采用玻璃转子液体流量计，能够精确控制塔顶进液量，保证实验数据的准确性。

6. 压差计：600mm玻璃U型压差计，用于测量各塔板的塔压降，为评估塔板性能提供关键数据。

7. 框架：采用不锈钢材质，结构紧凑且外形美观。设计考虑了操作的便捷性，使实验过程更加顺畅。

8. 外型尺寸：整体尺寸为1200 ×600 ×1700mm，适应实验室空间，便于摆放和操作。
