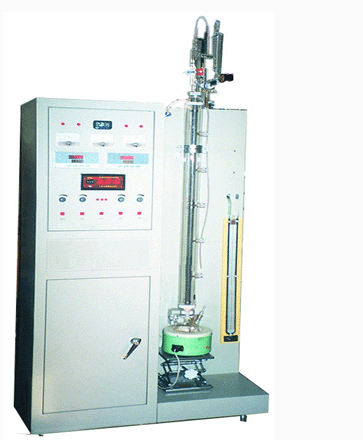

特殊精馏实验装置

特殊精馏实验装置

实验目的与核心配置：

一、实验目的

1. 深入了解精馏设备：通过亲手操作，让实验者熟悉精馏单元操作的基本设备，如玻璃精馏塔、冷凝器等，以及整个精馏流程的工作原理。

2. 掌握精馏效率测定：学习并掌握精馏塔效率的测定方法，此方法不仅适用于常规的常压精馏，还能拓展至加压和减压等特殊精馏条件下，提升实验者的综合能力。

二、主要配置与技术参数

1. 玻璃精馏塔：

• 塔径：φ20mm，确保实验过程中的流体分布均匀。

• 塔高：1.4m，提供足够的塔板数量，以实现高效的分离。

• 保温设计：带有导电膜保温，确保温度的稳定性和可控性。

• 加热功率：上下两段各300W，实现精馏过程中的温度控制。

• 塔釜容积：500ml，满足实验中的物料需求。

• 材质：玻璃塔结构，便于观察实验过程。

2. 再沸器：

• 加热功率：1000W，为精馏过程提供稳定的热源。

3. 水泵与流量控制：

• 流量：5L/min，确保实验过程中流体输送的稳定。

• 扬程：6m，满足系统流体循环的需求。

• 功率：90W，高效节能。

4. 温度控制与显示：

• 温度控制仪：XMZA型号，提供精确的温度控制。

• 温度显示仪：XMZD型号，实时显示系统温度，便于监控。

5. 压力监测：

• 压力表：量程0-0.16Mpa，确保实验过程中的压力安全。

6. 操作与控制：

• 控制屏面板：所有操作及压力、流量的显示、调节、控制均在此面板上完成，方便快捷。

7. 结构与设计：

• 框架：不锈钢材质，结构紧凑，外形美观。

• 操作流程：简单明了，便于实验者上手操作。

8. 外形尺寸：

• 整体尺寸：1500×600×2100mm，适合实验室环境使用。
