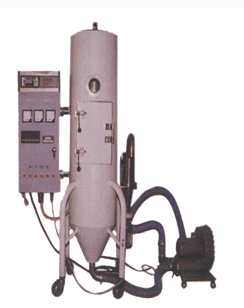

喷雾干燥实验装置

喷雾干燥实验装置

实验目的：

1、深入探究喷雾干燥实验的工作机制，理解其从液体到固体粉末的快速干燥过程。
2、对喷雾干燥工艺进行详细计算，以优化生产效率、能耗及产品质量。

主要配置与设备：

1、干燥塔：作为实验的核心部分，其尺寸为φ400×1500 mm，能够容纳和处理一定规模的实验样品。
2、喷头：采用不锈钢材质制造，确保在高压喷雾过程中具有优异的耐用性和可靠性。
3、液体泵与气泵：液体蠕动泵可调节范围广泛，0-1000ml/h，适应不同浓度的液体；空气旋涡泵功率1.1KW，提供稳定的空气流量和风压。
4、电加热炉：用于加热进入干燥塔的空气，最高进风温度可达300℃，确保快速有效的干燥效果。
5、压力缓冲罐与空气减压过滤：确保喷雾干燥过程中压力的稳定性和空气的清洁度，避免杂质和油污对产品质量的影响。

技术参数与特点：

1、处理量：设备适用于0.2-3kg/h的处理量，浆液浓度范围为5-30%，能够产生粒度在5-100μm的粉体。
2、温度控制：进风温度最高可达300℃，出口温度控制在120℃，通过电加热炉和自动测温与控温仪表精确控制。
3、喷头材质：采用不锈钢材质制造，确保在高压、高温环境下依然保持优良的喷雾效果和稳定性。
4、流量与压力控制：通过控制屏板面进行液体流量、空气流量和喷雾压力的显示、调节与控制，实现精确的工艺控制。
5、结构与设计：不锈钢框架确保设备的坚固耐用，结构紧凑、外形美观；操作面板设计简洁明了，流程简单、操作方便。
6、设备尺寸：外形尺寸900×600×1800mm，适应大多数实验室和工厂环境。
