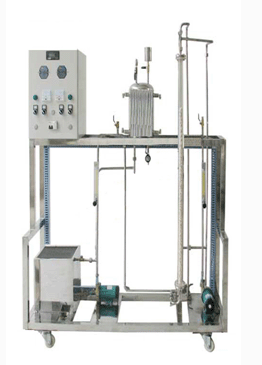

管式反应器流动特性测定实验装置

管式反应器流动特性测定实验装置

实验目的：

1、深入探究连续均相管式循环反应器的返混特性，以便更好地理解其在实际生产中的行为。
2、采用脉冲法精确测量管式反应器的停留时间分布，为反应器设计和优化提供数据支持。
3、通过观察和分析连续均相管式循环反应器的流动特征，揭示其内部流体动力学的规律。
4、研究不同循环比对返混程度的影响，并通过实验数据计算模型参数n，为反应器的模拟和预测提供理论依据。

主要配置与设备：

1、反应器：采用优质有机玻璃制成的管式反应器，规格为φ30×1220mm，内部装有瓷质填料以增加流体混合效果。
2、水泵：配备微型增压泵，流量可达12L/min，扬程10m，功率90W，确保反应器内液体循环的稳定性和可靠性。
3、流量计：采用LZB-6（6-60L/h）液体转子流量计，用于观察和控制反应器内的液体流量，确保实验数据的准确性。
4、电导率仪：配备数字电导率检测仪，用于测定示踪剂的含量，从而精确计算停留时间分布和返混程度。
5、控制系统：所有操作及显示、调节、控制均通过控制屏板面进行，实现实验的自动化和智能化。
6、不锈钢台架：采用不锈钢材质制作，结构紧凑、外形美观，为实验设备提供稳固的支撑和便利的操作空间。

技术参数与特点：

1、反应器设计合理，内部装有瓷质填料，能有效提高流体混合效果，降低返混程度。
2、水泵性能稳定，流量和扬程满足实验需求，确保反应器内液体循环的稳定性和可靠性。
3、流量计精确度高，可实时观察和控制反应器内的液体流量，确保实验数据的准确性。
4、电导率仪测量精确，能准确测定示踪剂的含量，为计算停留时间分布和返混程度提供可靠数据。
5、控制系统智能化程度高，可实现实验的自动化和智能化操作，提高实验效率和准确性。
6、不锈钢台架结构紧凑、外形美观，为实验设备提供稳固的支撑和便利的操作空间。
7、设备整体尺寸适中（1200X500X1600mm），适应大多数实验室环境。
