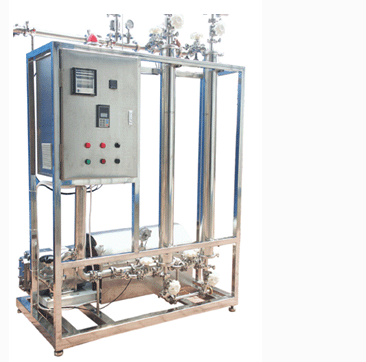

反渗透实验装置

反渗透实验装置

实验目的：

1、深入理解反渗透工艺流程中各处理单元的结构与设计，以提升对其实际运作原理的把握。
2、通过实践操作，熟练掌握反渗透工艺各单元的操作技巧及冲洗方法，为实际应用打下坚实基础。
3、通过实验操作，了解各单元在反渗透工艺中的作用，观察水质变化，并熟悉相关设计参数，为工艺优化提供数据支持。

主要配置与设备：

1、储水系统：包括浓水箱、洗水池、滤液池等，这些储水设施均由高品质不锈钢材料制成，确保实验过程的清洁与安全。
2、膜分离组件：核心部分包括反渗透卷式组件和纳滤组件，其中反渗透膜采用高性能卷式膜，具有高脱盐率和高抗压强度，为实验提供可靠的技术保障。
3、动力与测量设备：高压泵选用QL-280型高压清洗机，为反渗透工艺提供稳定的压力驱动；液体流量计分别选用LZB-10（16-160）L/H和LZB-10（10-100）L/h，用于精确测量各阶段的流量数据。
4、管路与阀门：采用优质材料制成的管路和阀门，确保实验过程中的流体传输顺畅且安全可靠。
5、控制与监测系统：配备完善的控制屏面板，用于指示电路状态、调节操作参数，并实时监测实验过程中的各项数据。
6、不锈钢框架：结构紧凑、外形美观，为实验设备提供稳固的支撑，同时确保实验流程的简洁与操作的便捷。

技术参数：

1、反渗透膜参数：卷式膜直径φ99.4mm，长度1014mm，具有95%的脱盐率；不锈钢膜壳能承受的最大压力为4.16Mpa，使用温度范围为45°C。
2、高压泵参数：QL-280型高压清洗机，功率1.3Kw，最高压力8Mpa，工作压力在1-6Mpa范围内可调，理论流量小于9.83L/min。
3、流量计参数：反渗透流量计型号为LZB-10（16-160）L/H，超滤膜流量计型号为LZB-10（10-100）L/h，确保流量数据的准确测量。
4、洗水池、滤液池参数：均由不锈钢材料制成，具有良好的耐腐蚀性和清洁性。
5、控制屏面板参数：具备完善的电路指示和操作功能，方便实验者进行实时监测和调节。
6、框架参数：不锈钢材质，结构紧凑、外形美观，尺寸为1200×500×1700mm。
