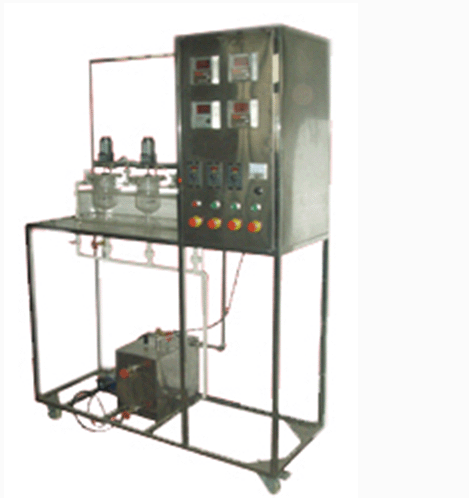

多釜串联实验装置

多釜串联实验装置

实验目的：

1、深入理解停留时间测定的基本原理，以加强对返混现象及其影响的认知。
2、熟练掌握并运用测定某一反应器中物料停留时间分布的实验方法与计算技巧。
3、通过实际操作，完成多釜串联系统中返混性能的测定，并收集实验数据进行分析。

主要实验配置与设备：

1、反应釜系统：采用有机玻璃材质，确保实验过程可视化。整套系统包含三个串联的反应釜，每个釜均设有进料口、搅拌电机入口以及热电偶插口，方便进行实验操作与温度监测。
2、泵送系统：采用微型泵，具有稳定的流量与扬程，确保实验过程中物料流动的均匀性。
3、温度控制系统：包含恒温水槽与电加热箱。恒温水槽为透明有机玻璃材质，可根据实验需求进行加热或保持恒温。电加热箱则用于加热输送至恒温水槽的水。
4、搅拌系统：配备搅拌电机，通过调节转速实现反应釜内物料的均匀混合。
5、流量监测系统：采用LZB-6液体转子流量计，实时监测并控制进料流量。
6、温度与电导率监测：配备数显温度控制仪表与数字电导率检测仪，分别用于监测反应釜内的温度与出口示踪剂的含量。
7、操作与控制面板：所有操作、压力、流量的显示、调节与控制均集成在控制屏板面上，方便实验操作与数据管理。
8、不锈钢框架：结构紧凑、外形美观，为实验设备提供稳固的支撑。
9、数据采集与处理系统：配备计算机、微机接口和数据处理软件，能够实时在线监测温度、电导率等实验数据，并进行数据处理与分析。

技术参数：

1、反应釜：容积1500 ml，三釜串联设计，材质为有机玻璃。
2、泵：流量12L/min，扬程10m，功率90W。
3、恒温水槽：外形尺寸为750X180X140，透明有机玻璃材质。
4、搅拌电机：型号YTCJ-6-4/60，功率6W，转速可调范围为1350r/min。
5、流量计：LZB-6（6-60L/h）液体转子流量计。
6、温控仪：数显温度控制仪表，具备温度显示与电加热水箱温度控制功能。
7、电导率仪：数字电导率检测仪，测量范围为0－104mS•cm。
8、外形尺寸：整套实验装置占地面积约为1500X500X1700mm。
