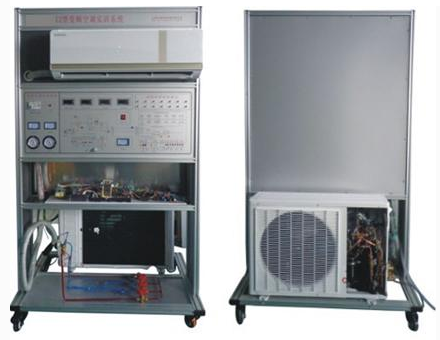

变频空调实训考核装置

变频空调实训考核装置

本"变频空调实训考核装置"是专为大中专院校制冷空调专业、技能培训中心和职业技能鉴定部门精心设计的，旨在满足"制冷原理及应用"、"制冷空调技术"、"制冷空调设备维修与操作"等课程的教学实训需求。该装置融合了制冷系统、电气控制系统和故障模拟系统，具有布局合理、外观美观的特点。

装置特点

1. 高度仿真：整个变频空调系统与市场上的同类产品结构、性能高度相似，具备制冷、制热、通风、除湿、温度及风速控制等多项功能。

2. 直观展示：装置通过直观的界面展示了变频空调的系统结构和工作原理，配合丰富的测量仪表和信号指示灯，使学生能够直观地理解并掌握相关知识。

3. 故障模拟：装置设有故障模拟功能，提供多种故障模拟场景，有助于学生将理论知识应用于实际操作，提升实践能力。

4. 安全保障：装置配备了电流型漏电保护装置和热保护器件，确保实训过程中的安全。同时，实训强电连接导线及插座采用手枪插式全封闭结构，既方便又可靠。

技术参数

1. 输入电源：单相三线～220V±10% 50Hz

2. 装置容量：＜1.5kVA

3. 外形尺寸：140cm×68cm×182cm

4. 制冷剂类型：R22

基本装备

1. 实训台：采用铁质双层亚光密纹喷塑结构，配备铝质面板和防火、防水、耐磨的高密度板桌面。

2. 变频空调系统：包括蒸发器、冷凝器、压缩机、四通阀、电气控制线路等核心部件。

3. 测量仪表：包括温度表、压力表、交流电压表、交流电流表等，确保实训过程的精准测量。

4. 专用工具：提供便携式焊炬、割管刀等专用工具，满足实训过程中的各种需求。

空调器运行数据分析系统

该系统能够快速检测空调故障电路部分，监听通信数据，模拟内外机通信，读取传感器实时温度，并测量各种空调运行数据，为实训提供强大的数据分析支持。

实训项目

1. 初级技工基本技能实训：涵盖制冷系统专用工具的基本操作、管件焊接、检漏等基本技能。

2. 中级技能实训：包括格力KFR-23型空调主控板电路原理、电器元件测量及系统运行、故障分析与检测等。
