一、装置概述

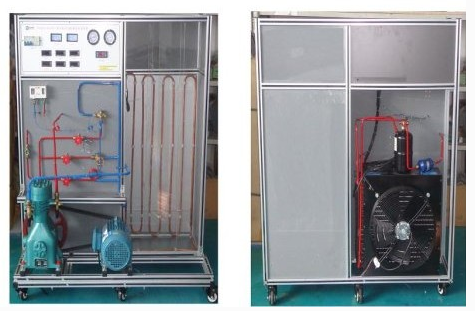

本实训装置以蒸汽压缩式制冷循环系统为核心，集成全封闭式制冷压缩机、冷凝器、蒸发器等真实制冷系统部件，并配备智能温度调节仪、流量计、压力表、电压表、电流表等高精度测量仪表。装置不仅适用于制冷压缩机性能参数的测定实训，还能生动演示制冷循环的基本原理，为职业院校制冷专业的教学实训提供了有力支持。

二、装置特点

1. 本实训装置严格遵循国际标准GB/T 5773-2004容积式制冷压缩机性能实训方法，以蒸发器液体载冷剂循环法为主要测量手段，辅以风冷冷凝器量热器法，确保测量结果的准确性。

2. 装置采用1匹制冷机组，配备空气冷冷凝器和透明塑料蒸发器，便于观察制冷剂在循环过程中的状态变化，包括从液态到气态的转换。

3. 装置结构紧凑、布局合理，造型美观大方。提供三种不同的节流膨胀阀（恒压膨胀阀、恒温膨胀阀、毛细膨胀装置），方便学生对比不同节流阀对制冷剂膨胀效果的影响。

4. 装置设有多重安全保护装置，包括电压型漏电保护、电流型漏电保护、过流保护、过载保护、接地保护等，确保实训过程中的人身及设备安全。

三、技术性能

1. 输入电源：单相三线～220V±10% 50Hz

2. 工作环境：温度-10℃～+40℃，相对湿度＜85% (25℃)，海拔＜4000m

3. 装置容量：＜2.5kVA

4. 制冷剂：R22

5. 制冷量：1.3kW

6. 重量：约100kg

7. 外形尺寸：120cm×60cm×142cm

四、基本配置及功能

1. 控制屏：采用双层亚光密纹喷塑结构，上层展示制冷系统结构，下层设有电源控制及测量仪表功能板。底部配备四个带刹车的万向轮，方便移动和固定。

2. 交流控制单元：采用单相三线220V交流电源供电，经漏电流保护器控制总电源，动作电流30mA。

3. 制冷系统：包含1匹开启式压缩机、风冷式冷凝器、视液镜、干燥过滤器、手动节流阀、储液器和干式蒸发器。配备电流表、数显温度表、真空压力表等高精度测量仪表。

4. 膨胀阀：提供恒温式、恒压式、毛细管式三种不同类型的膨胀阀，供学生对比学习。

5. 控制仪表：高低压压力控制器实时监测制冷系统压力，保障系统安全稳定运行。

五、实训项目

1. 深入了解蒸汽压缩式制冷循环系统的基本结构和工作原理。

2. 掌握国际标准GB/T 5773-2004容积式制冷压缩机性能实训方法。

3. 利用蒸发器液体载冷剂循环法测量制冷压缩机的制冷量。

4. 结合水冷冷凝器热平衡法辅助测量制冷压缩机的制冷量。

5. 分析主、辅测制冷量的相对误差，提高测量精度。

6. 计算并分析制冷机组的能效比，评估制冷系统性能。

五、系统配置表
