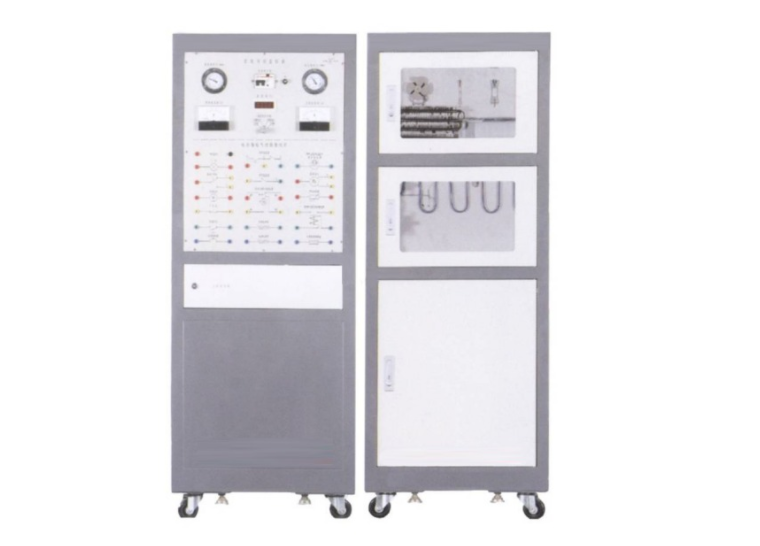

双门电冰箱综合实训考核装置

双门电冰箱综合实训考核装置

响应教育部“振兴21世纪职业教育课程改革和教材建设规划”的号召，我们精心研发了一款“双门电冰箱综合实训考核装置”。这款产品不仅满足了高职院校、职业学校制冷技术、制冷流体机械、家用制冷设备原理与维修等相关课程的教学实训需求，更是培养技能型人才的得力助手。

实训装置特点

1. 直观展示：本装置能够清晰地展示直冷式与间冷式冰箱的系统结构和工作原理，使学生能直观地看到制冷循环系统的主要部件实物，帮助理解课本知识。同时，管路中的视液镜和色彩区分（红色为高压管路，蓝色为低压管路）使制冷剂状态一目了然。

2. 真实完整：整套装置将直冷式和间冷式电冰箱的功能融为一体，结构紧凑且与实际冰箱制冷系统、电气系统保持一致。这样的设计能满足对两种类型电冰箱的实训要求。

3. 实际接轨：系统采用真实的制冷机组，确保学生能够在实训中接触到真实的工作环境，为未来的职业生涯打下坚实基础。

4. 电气控制：装置设有电气控制线路接线区域，支持不同启动方式的运行模式。这不仅有助于学生将理论知识应用于实践，还能培养他们的实际操作能力。

5. 故障模拟：装置还具备模拟故障功能，学生可以通过分析故障产生的原因、确定故障范围并进行排故。这一功能对于开展技能鉴定和考核工作非常有利。

技术参数

1. 输入电源：单相三线～220V±10% 50Hz

2. 装置容量：＜0.2kVA

3. 外形尺寸：600mm×600mm×1700mm

4. 制冷剂类型：600a

5. 安全保护：装置配备漏电压、漏电流保护装置，确保实训过程的安全，符合国家标准。

装置基本装备

1. 实训柜：采用铁质双层亚光密纹喷塑结构，搭配铝质面板，坚固耐用。制冷系统中特别加入了两个电磁控制阀，实现直冷式与间冷式电冰箱之间的灵活切换。管路中的视液镜设计，使学生能方便地观察制冷剂的状态。底层设有储物柜，用于存放实训连接线、工具等物品。冰箱门采用透明设计，便于观察蒸发器表面的结霜、结露情况。冷凝器则巧妙地外置于冰箱后面，确保整体的美观与实用。

2.直冷/间冷式电冰箱制冷系统配置表：
