中央空调实验室设备
一、引言

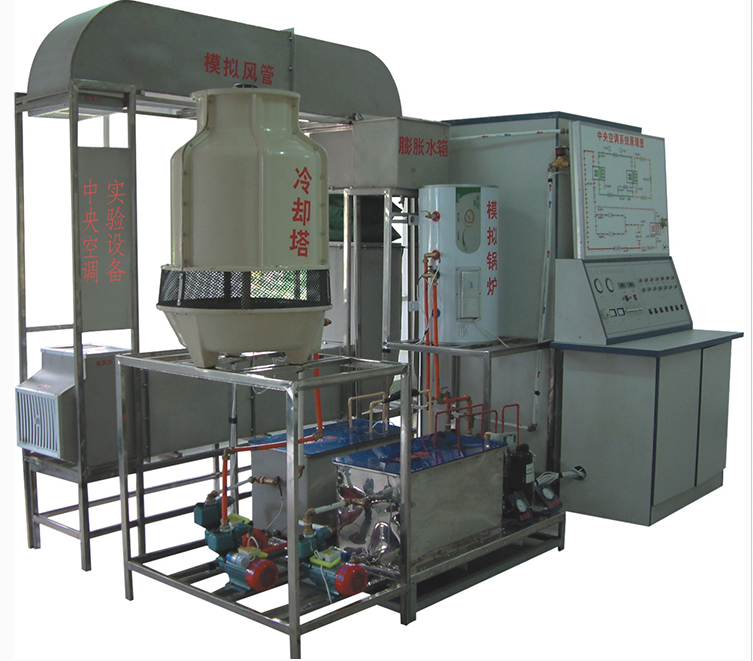

随着科技的进步和社会的发展，中央空调在现代建筑中的应用愈发广泛。为了更好地培养相关领域的专业人才，本公司针对中央空调的教学需求，精心研发了中央空调实验设备。该设备不仅实现了中央空调系统的微型化，同时保留了其完整性和合理性，为学员提供了直观、全面的学习平台。
二、设备特点
智能控制：本实验设备配备了RS-232串行通讯接口，可直接与电脑连接，通过控制软件实现总控台启动、制冷、制热等多种功能的演示。
实时反馈：通过传感器将空调状况实时反馈至电脑，显示蒸发器、冷凝器等关键部件的进出口温度，便于教学记录与理论分析。
故障模拟：为了加深学员对系统故障的了解，本设备能够人为地制造各种实际中可能出现的故障，并提供解决方案，帮助学员掌握故障排除技巧。
操作便捷：设备配备了丰富的辅助工具，如电压表、电流表、压力表等，便于学员进行各种参数的测量与分析。
一、中央空调微机控制实验设备主要技术参数
项 目 | 主要技术参数 | |
制 冷 | 制 热 | |
电 源 | ~50Hz 220V | |
额定功率 | 2900W | 2300W |
额定电流 | 14.0A | 11.0A |
制 冷 剂 | R22 5Kg | |
外形尺寸 | 350×220×280(cm) | |
冷却水泵 | 2.5 m3/h 扬程＞15米 | |
制冷水泵 | 1.8 m3/h 扬程＞15米 | |
制热水泵 | 1.8 m3/h 扬程＞15米 | |
模拟锅炉 | 1800W 8.5A | |
风机盘管 | 3500 m3/h | |
冷热风管 | 排热量1.6KV；排热面积8.5m2 | |
送 风 机 | 2100m3/h | |
注：以上参数若有变动，以产品所注参数为主。
三、教学应用
本中央空调实验设备广泛适用于各大院校的相关专业，如建筑环境与设备工程、制冷与空调技术等。通过实验操作，学员可以深入了解中央空调的基本原理、基础知识，掌握其管理、维护及维修方法，为未来的职业发展奠定坚实基础。
四、操作说明
（一）实验前准备工作
接通总控台电流，检查微机控制台信息是否正常。
根据实验需求，进行预加水操作，确保冷凝器、蒸发器及锅炉侧的水位充足。
（二）操作过程
制冷实验：
设定制冷温度，启动相关设备，观察蒸发器温度下降过程。
当达到设定温度时，设备自动停机，进行延时后再次启动。
制热实验：
设定制热温度，启动模拟锅炉加热及制热水泵。
观察锅炉及蒸发器温度变化，直至达到设定温度并自动停机。
温度巡测及风速调节：
利用微机控制软件，实时监测各部件温度及设定温度。
通过模拟房间和模拟风道，演示不同风速下的空气流动情况。
七、中央空调故障、故障现象及恢复方法
(一)制冷故障
序号 | 故障名称 | 故障产生办法 | 故障现象 | 故障解决方法 | 备注 |
1 | 漏氟 | 从截止阀JF4充氟口放氟 | 风机盘管无冷风，系统压力偏低，膨胀阀后液管结霜 | 加氟至正常 | * |
2 | 氟太多 | 从截止阀JF4充氟口加氟至压缩机1.2倍电流 | 风机盘管冷风不强，视液镜有液状制冷剂，系统压力偏高 | 放氟至正常电流 | |
3 | 膨胀阀损坏 | 关截止阀JF4，全关即全堵，半关即半堵 | 视液镜有液状制冷剂，风机盘管无冷风 | 完全打开截止阀Ⅱ | |
4 | 压缩机吸 气口堵塞 | 关截止阀JF4，全关即全堵，半关即半堵 | 风机盘管无冷风，视液镜有液状制冷剂，压缩机声音沉闷 | 完全打开截止阀Ⅰ | |
5 | 系统冷却侧 水泵不转 | 将按钮K1处于关闭状，红灯亮 | 系统高压侧压力升高，电流增大，压缩机过载保护器断开 | 将按钮恢复正常 | |
6 | 冷却塔风机 不转 | 将按钮K2处于关闭，红灯亮 | 系统高压侧压力升高，电流增大 | 将按钮恢复正常 | |
7 | 制冷水泵不 转 | 将按钮K3处于关闭状态，红灯亮 | 风机盘管无冷风，蒸发器侧水出现结冰现象 | 将按钮恢复正常 | |
8 | 压缩机过载 保护器损坏 | 将按钮K4处于关闭状态，红灯亮 | 压缩机不启动 | 5—8分钟将按钮恢复正常 | |
9 | 压缩机启动 电容故障 | 压缩机不启动，电流增大，过载保护断开 | ** | ||
10 | 电磁阀 | 将按钮K5处于关闭状态 | 风机盘管无冷风吹出，蒸发器侧水出现结冰现象 | 将按钮恢复正常 | |
11 | 室内侧漏水 | 将塞子塞住水口或将出水管口抬高 | 集水盘有积水 | 拿掉塞子或恢复出水管口高度 |
注意：
4、所有故障应单独模拟；
5、*：为了节约氟里昂及防止污染，此故障模拟方法可如下：
在系统正常运行情况下，将截止阀JF1及截止阀JF3完全关闭，运行约半分钟后完全关闭截止阀JF2，打开截止阀JF1，即可模拟此故障。
故障恢复方法：将截止阀JF2及截止阀JF3完全打开约半分钟后依次关闭截止阀JF2、截止阀JF3。
6、**：模拟此故障极易引起压缩机损坏，本实验台不模拟此故障。
(二)制热故障
序号 | 故障名称 | 故障产生办法 | 故障现象 | 故障解决方法 | 备注 |
1 | 制热水泵不转 | 将按钮K7处于 关闭状态 | 风机盘管无 热风吹出 | 将按钮恢复正常 | |
2 | 电磁阀故障 | 将按钮K5处于 关闭状态 | 风机盘管无 热风吹出 | 将按钮恢复正常 | * |
一、主要配置：
1、制冷系统配置：
（1）、2P松下万宝空调压缩机器1台
（2）、2P蒸发机器1个
（3）、2P冷凝器1个
（4）、蒸发器冷却水箱1个
（5）、冷凝器冷却水箱1个
（6）、高低压、压差控制器1个
（7）、3/8制冷剂流动观察镜1个
（8）、3/8手阀2个
（9）、RF22NP5A热力膨胀阀1个
（10）、3.5MPa抗震冷媒表高压压力表1个
（11）、1.5MPa抗震冷媒表低压压力表1个
（12）、1/4加液手阀1只
（13）、水箱透明油机玻璃2块
（14）、900×1100mm主机机组机架1个
（15）、冷却塔3吨1个
（16）、25WZ15-0.55制冷水泵550W带热保护2个
（17）、25WZ12-0.37冷却水泵2个带热保护370W
（18）、球阀4只控制制冷制热作用
（19）、电磁阀交流220V2只控制房间，风管是否送冷温气
（20）、热力膨胀阀1个
（21）、900宽×900宽×1000高mm模拟房间1个
（22）、350风机盘管1个
（23）、风机盘管控制开关1个三档
（24）、模拟风管1套，内裁面为35×34cm
（25）、4×6冷凝器风管盘管1个
（26）、180W风管送风机1个
（27）、45W冷却塔风机1个
（28）、风管风机控制开关1个
二、制热系统：
1、HP50、1500W模拟锅炉1个
2、25WZ15-0.55制热水泵1个
3、模拟房间、风管、水箱同制冷系统
三、中央空调系统演示木板1个
四、中央空调控制台1个
1、3.5Mpa抗震冷媒高压表1只
2、1.5MPa抗震冷媒低压表1只
3、30A电源总开关1只
4、交流220V电压表1只
5、直流30A电流表1只
6、数码温度显示器1套
7、温度选择轻确开关12只
8、制冷制热轻确开关4只
9、故障显示轻确开关7只
10、状态指示灯32只
11、铝塑板实验面板1块
12、实验台、实验桌1套
13、中央空调带微机接口1个
14、中央空调控制方法，即可通过实验台控制，又可通过电脑控制。
15、中央空调电脑由需方配置。
