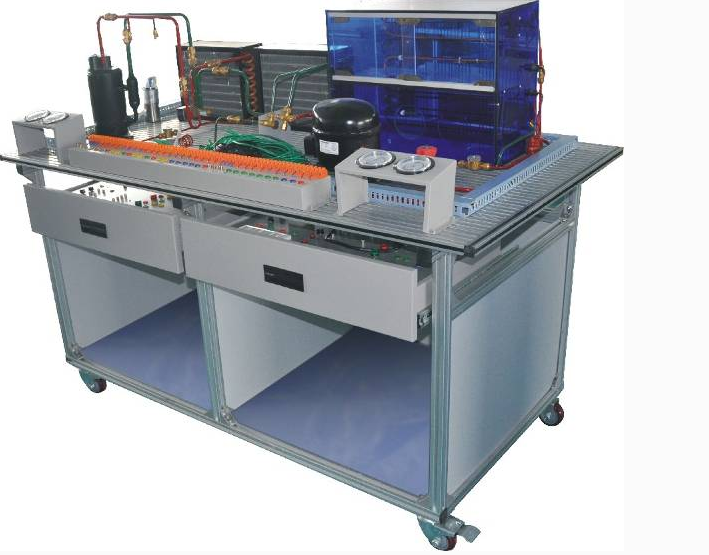

现代制冷与空调系统实训考核装置

现代制冷与空调系统实训考核装置

一、产品简述

本实训设备是专为职业院校制冷类专业设计的教学装备。结合现代空调与冰箱维修技术的核心要点，本装置着重于电气控制及制冷系统的安装与维护实践，旨在增强学生的实际操作能力，包括管路安装、电气连接、工况调试、故障诊断与修复等职业技能。设备集成了制冷空调系统的安装、冰箱系统安装、电气布线、压力检测、真空抽取、制冷剂充填及系统调试等多项功能，全面满足实训教学、工程实践及技能竞赛需求。

二、功能亮点

1. 集成化操作：该装置集空调与冰箱制冷系统的安装、电气布线、系统检测与调试等多功能于一体，覆盖制冷系统维修的全流程。

2. 模块化设计：电气控制部分与制冷系统模块独立设计，并设有检测点及输出连接端子，方便学生独立操作、检测与调试。

3. 直观展示：实训平台直观展示了空调与冰箱的系统结构、工作原理，配合实时显示的仪表数据，帮助学生深入理解系统运行状态。

4. 故障模拟与排除：基于分体式空调器与电冰箱控制电路，模拟真实故障场景，让学生通过检测与排查，提升故障排除能力。

5. 实践操作：装置允许学生进行空调与冰箱系统的反复组装与焊接练习，有效提升动手实践能力。

6. 结构设计优化：采用开放式与拆装式设计，并配备铜管固定装置，减少拆装过程中的损坏与噪音。

7. 清洁与环保：实训台采用铝型材与接水底盘设计，确保焊接过程中不变形且易于清洁，同时选用环保材料。

三、技术参数

1. 电源输入：单相三线 AC220V±10% 50Hz

2. 工作环境：温度-10℃至40℃，相对湿度≤85%（25℃）

3. 设备容量：≤1.5KVA

4. 制冷剂：空调部分R22，冰箱部分R12

5. 外形尺寸：1500mm×800mm×1300mm

6. 防触电保护：I类

7. 安全保护：具备过压、过流、过载、漏电保护，符合国家相关标准

8. 环保等级：材料符合国家环保标准

四、系统构成

本实训设备由铝型材台架、空调系统、电冰箱系统、电气控制系统等部分组成。包含空调制冷系统管路、直冷电冰箱制冷系统管路、电源模块、空调控制线路模块、电冰箱控制线路模块、热泵型家用空调系统及直冷式电冰箱系统等。

五、实训项目

1. 制冷专用工具的使用技巧

2. 气焊焊枪的操作与焊接技能训练

3. 空调制冷系统管路的组装与调试实践

六、系统基本配置：（每套）
