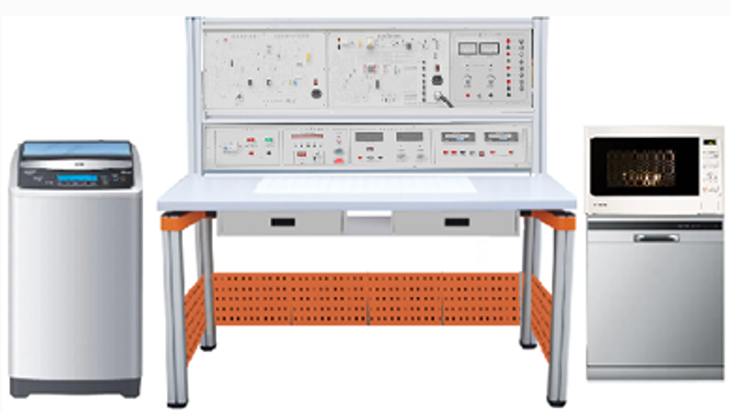

家电维修综合实训平台

家电维修综合实训平台

概述

家电维修综合实训设备是一款根据教育行业标准和职业岗位要求，结合现代家用电气设备调试与维修的实际需求，专为职业学校教学和实训而设计开发的综合性实训装置。此设备旨在通过模拟真实的家电维修环境，提高学生的家电维修技能和职业素养。

二、技术要求

1. 工作电源：设备工作电源为AC220V±5%，50HZ，确保设备稳定运行。

2. 安全保护：设备具备多重安全保护功能，包括漏电保护（动作电流≤30MA）、过电流保护、熔断器保护等，确保操作安全。

3. 最大输入功率：设备最大输入额定功率为1200W，满足各类家用电器的维修实训需求。

4. 环境适应性：设备适应于-10℃~60℃的环境温度，确保在不同气候条件下均能正常工作。

5. 尺寸规格：设备整体尺寸为1600MM700MM1500MM，便于在实训室内摆放和使用。

*6. 智能电源管理系统：

• 系统具备智能电源管理功能，可实时监测电压、电流、功率等参数，并通过液晶面板进行显示。

• 提供短路、过流、过压、欠压、失压、功率限定等六大保护功能，确保设备安全稳定运行。

• 具备故障锁定和故障查询功能，方便用户快速定位和解决故障。

三、设备功能特点

*1. 实验桌结构：

• 实验桌采用高性能表面氧化的铝型材及压铸框架连接构件，结构坚固，安装方便。

• 桌面采用E1级三聚氰胺饰面板，承受力强，满足实训需求。

• 配备电气实验挂箱支架，方便挂放实训模块和工具。

2. 电气控制挂箱模块：

• 设备提供多个独立的电气控制挂箱模块，包括电子电风扇、微电脑控制电饭锅、微波炉、电子消毒柜、全自动洗衣机、全自动洗碗机等多种家用电器实训模块。

• 每个模块均配备完整的安装线路图、测试点和模拟故障开关，方便学生进行实训操作。

• 模块之间可独立运行，也可组合使用，满足不同的实训需求。

3. 其他特色模块：

• 数码卡拉OK模块：具备混响高低音调节、左右声道调节功能，兼容多种音频格式。

• 环绕声音响系统：由全透明音箱和左右声道扬声器组成，提供沉浸式的音响体验。

• 电源板模块：包含电源变压器、整流滤波电路、稳压电源电路等单元，方便学生进行电源电路的学习和维修实训。

• 电热水器模块：模拟真实电热水器的工作原理和控制方式，供学生进行维修实训。

单元名称	一级模块	二级项目	三级项目
调幅收音机	器件认知
	器件布局
	工作原理
	整机调试
	实战演练
	考考你
电视机	组成电路
	实战演练	伴音通道
		场扫描电路
		电源电路
		高频调谐器
		行扫描电路
		视放与显象管电路
		视频解码电路
		遥控系统
		中频电路
		综合故障（1、2）
	维修训练	行扫描	组成框图
			主板电路
			原理电路
			检修流程
			关键点波形
			工作过程
			常见故障
			故障查寻
			故障排除
		视频解码	组成框图
			主板电路
			原理电路
			检修流程
			关键点波形
			工作过程
			常见故障
			故障查寻
			故障排除
		遥控系统	组成框图
			主板电路
			原理电路
			检修流程
			关键点波形
			工作过程
			常见故障
			故障查寻
			故障排除
		中频电路	组成框图
			主板电路
			原理电路
			检修流程
			关键点波形
			工作过程
			常见故障
			故障查寻
			故障排除
		综合故障	组成框图
			主板电路
			原理电路
			检修流程
			关键点波形
			工作过程
			常见故障
			故障查寻
			故障排除
洗衣机	控制部件	进水电磁阀
		水位开关
	常见故障	波轮不转
		不能进水
		洗衣机拆合
	实战演练	波轮不转
电饭锅	实战演练	故障现象
		动手训练
	考考你
微波炉	实战演练	故障排除1
		故障排除2
	考考你
空调	实战演练	故障排除1
		故障排除2
吸尘器	实战演练	故障排除1
		故障排除2
	考考你
DVD	实战演练	故障排除1
		故障排除2
		故障排除3

四 、实训项目

1、电子电风扇结构拆卸分析、元器件识别检测、常见典型故障分析排除

2、微电脑控制电饭锅结构拆卸分析、元器件识别检测、常见典型故障分析排除

3、微波炉结构拆卸分析、元器件识别检测、常见典型故障分析排除

4、电子消毒柜结构拆卸分析、元器件识别检测、常见典型故障分析排除

5、全自动洗衣机结构拆卸分析、元器件识别检测、常见典型故障分析排除

6、全自动洗碗机结构拆卸分析、元器件识别检测、常见典型故障分析排除

五、实训挂件

实训挂件洗衣机模块，电风扇模块、、全自动洗碗机模块、微波炉模块。微电脑电饭锅，电子消毒柜模块模块挂件均可设置故障点、完成排除故障等实训内容。

1、 智能控制电饭锅

微电脑控制电饭锅常用元器件，控制芯片，显示器件的认识与检测

微电脑控制电饭锅结构的认识及拆装

微电脑控制电饭锅能量转化，温度传导的工作原理

微电脑控制电饭锅加热，保温相互转换及工作原理

微电脑控制电饭锅定时加热，煮饭，保温的设定及工作原理

微电脑控制电饭锅的常见故障及维修

微电脑控制电饭锅控制电路常见故障的检测及维修

2、微波炉

微波炉主要元器件，控制芯片，显示器件的认识与检测

微波炉结构的认识及拆装

微波炉加热的原理分析及实物演示

微波炉微波产生电路的常见故障及检测维修

控制电路及定时电路常见故障与检测维修

微波炉电压转换电路的常见故障及检测维修

微波炉保护装置的检测与维修

微波炉常见故障的检测及维修

3、全自动洗衣机

全自动洗衣机常用元器件、传感器及控制芯片的认识和检测

全自动洗衣机机械结构的认识及拆装

进水、排水常见故障的检测和排除

洗涤、脱水常见故障的检测和排除

全自动洗衣机程控器的检测

电机及电机控制故障的检测和排除

机械传动系统的常见故障及检修

集成控制电路检测和故障分析排除

漏电安全防护报警系统故障分析和排除

4、电子电风扇

结构拆卸分析、

元器件识别检测、

常见典型故障分析排除

5、电子消毒柜

结构拆卸分析、

元器件识别检测、

常见典型故障分析排除

6、自动洗碗机

常用元器件、传感器及控制芯片的认识和检测

机机械结构的认识及

进水、排水常见故障的检测和排除

洗涤、脱水常见故障的检测和排除

过程控器的检测

电机及电机控制故障的检测和排除

机械传动系统的常见故障及检修

集成控制电路检测和故障分析排除

7、由数码卡拉OK，大功5.1道放大器，和电源部分检测

K1是全波整波开关，断开只是半波整流，闭合正常。

K2是整流滤波电容，断开图像扭曲，闭合正常。

K3是12V电源输出，断开整机不工作，闭合正常。

K4是调整管b级对地电阻，闭合断开无明显反应供分析。

W1是稳压电源调整，是调节稳压电源12V的高低。

功放基本电路分析；

8.功放R声道无声故障演示；

功放R声道失真故障演示；

功放L声道无声故障演示；

功放L声道失真故障演示；

功放前置电路故障演示；

功放混响电路故障演示；

功放声音输入电路故障演示；

功放运算放大器电路故障演示；

功放显示电路故障演示；

音箱故障演示。
