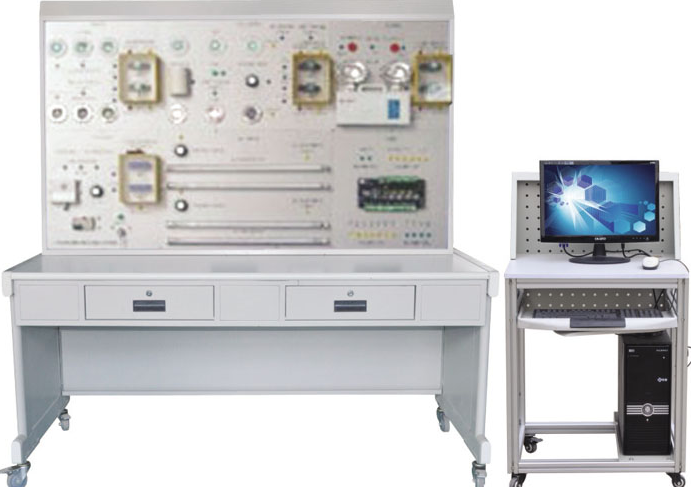

楼宇照明监控系统实训装置

楼宇照明监控系统实训装置

一、装置构成与特色：

本系统以实物控制为核心，辅以仿真模型作为控制对象，形成一套全面而先进的实训装置。整体装置由先进的DDC控制器、精准的时钟控制器、高灵敏度的照度传感器、高效的动静探测器、便捷的遥控器、仿真灯具等硬件组件，结合专业的组态软件、配置软件和控制软件，以及专用的管理电脑组成。

1. 照明系统模拟板：

• 涵盖公共区域、办公室、景观照明、情景照明及应急照明等多种照明控制模拟板。

• 真实模拟照明监控系统工作流程，支持DDC控制下的灯光逻辑规律亮灭。

• 配备四套继电器系统、一个动静探测器、一套手动遥控器等。

2. 控制器：

• 高效能配置，包含DO 6点、DI 7点、AI 4点、AO 2点。

3. 客户端电脑：

• 配备支持DDC的客户端组态软件和客户端软件，支持联网操作。

4. 亮度自动调节器：

• 工程主流应用，结构设计适合学生反复拆装练习，支持全真动作。

5. 动静探测器与手动遥控器：

• 同样采用工程主流产品，结构稳定，支持全真线路操作。

二、实训功能强化：

本系统不仅具备灯光照明系统的全面操作演示功能，更在DDC操作与编程、时钟控制、照度自动调节、动静探测控制等方面提供深入的实训体验。此外，系统还支持区域场景控制、手动遥控器控制、系统软件组态与配置等高级功能，可灵活与楼宇自控系列设备联网进行综合实训。

三、实训项目丰富：

包含从基础到进阶的多种实训项目，如时钟控制编程、照度自动调节控制、动静探测控制等，同时增加了线路故障判断与处理、设备故障判断与处理等实操项目，以及公共区域、办公室、景观等特定场景下的照明控制与操作实训。此外，还鼓励学生自行设计简易应用系统、控制点位信息表格以及组态软件设计等项目，全面培养学生的实践能力和创新精神。

四、系统技术指标保持：

• 工作电压：单相三线220V±5% 50Hz

• 整机容量：＜300W

• 外型尺寸：150×70×180cm³

• 安全保护：具备漏电自动保护装置

• 故障设置：配备故障设置系统

• 扩展与兼容性：可扩展，支持LON总线通讯方式

• 输入输出：输出8点、IO/DO输入11点AI/DI

• 信号方式：干触点/0-20MA/0-10A/发10K
