楼宇供配电系统实训装置

楼宇供配电系统实训装置

一、装置构成与特色：

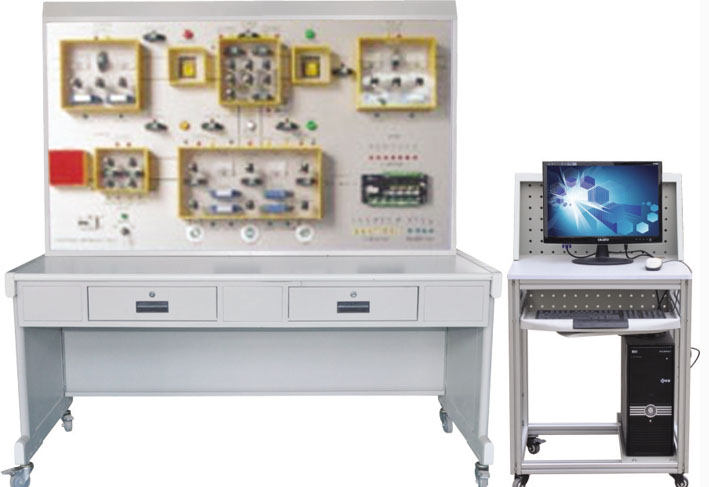

本实训装置以实物控制为核心，结合仿真模型作为控制对象，形成了一套功能全面的供配电系统实训平台。装置主要由DDC控制器、低压开关柜、电压变送器、电流变送器、功率变送器、功率因数变送器、多样化的仿真模型及低压电器、专业的组态软件、配置软件、控制软件和专用管理电脑等部件组成。

二、实训功能升级：

本实训装置不仅支持各种供配电系统的模拟操作演示，还强化了DDC控制器的操作与编程能力。特别针对双电源明备用、双电源暗备用、低压侧供配电、环网供电等监控系统进行了专项实训设计。系统能够实时监测变压器的超温报警、超温预报警，以及变压器的电压、设备启停状态和故障状态。同时，系统还支持软件组态、配置与控制，线路设计与连接，故障设置、判断及排除等实验和实训功能。此外，本装置还可与楼宇自控系列中的其他设备联网，进行综合性的实训操作。

三、实训项目精细化：

1. DDC现场控制器的安装与设置操作实训

2. 双电源明备用监控系统控制实训

3. 双电源暗备用监控系统控制实训

4. 低压侧供配电监控系统控制实训

5. 环网供电监控系统控制实训

6. 线路故障的判断与处理实训

7. 设备故障的判断与处理实训

8. 简易应用系统设计与安装实训

此外，本实训装置还鼓励学员根据实际需求，自行设计并安装更多具有创新性的应用系统，以提升学员的实践能力和创新思维。

四、系统技术指标维持：

• 工作电压：单相三线220V±5% 50Hz

• 整机容量：＜300W

• 外型尺寸：150×70×180cm³

• 安全保护：具备漏电自动保护装置，确保实训过程的安全可靠

• 故障设置：配备先进的故障设置系统，支持各种故障模式的模拟与排查
