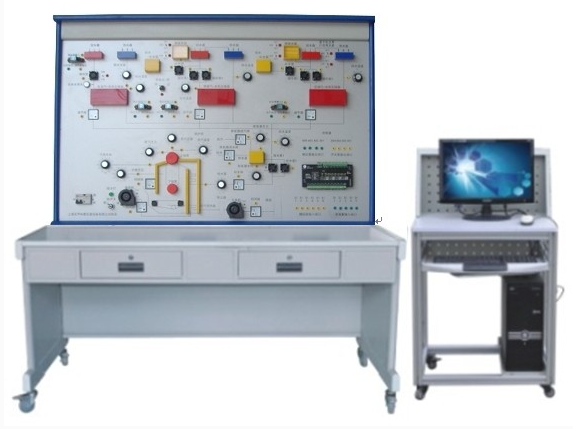

楼宇暖通监控系统实训装置

楼宇暖通监控系统实训装置

一、实训装置组成：

楼宇暖通监控系统实训装置以实物控制部分为核心，结合仿真模型控制对象，整个系统主要由DDC（直接数字控制器）控制器、高精度温度传感器、仿真水箱模块、多种先进水位传感器、电动水阀系列、仿真锅炉模型、仿真水泵等关键部件组成。该装置旨在模拟真实环境中的暖通系统，为学生提供丰富的实践操作机会。

二、系统实训功能：

本系统能够全面模拟和展示楼宇暖通系统的各类控制操作，包括DDC控制器的编程与操作、空调供水及锅炉监控系统、热交换器监控系统等。此外，系统还支持报警及联锁保护功能的操作实训，使学生能够深入了解暖通系统的运行原理与控制策略。同时，本系统还支持软件组态、配置与控制，以及线路设计与连接、故障设置与排除等实验和实训项目，为学生提供全面的学习体验。此外，该装置还可与楼宇自控系列中的其他设备联网，实现各种综合实训目标。

三、实训项目列表：

1. 楼宇锅炉程序控制实训

2. 楼宇锅炉水位自动调节控制实训

3. 楼宇锅炉蒸汽压力自动调节控制实训

4. 锅炉汽包水位与锅炉给水阀的联动控制实训

5. 楼宇三冲量调节系统自动控制实训

6. 锅炉除氧器压力与锅炉除氧器进汽阀的联动控制实训

7. 锅炉除氧器水位与锅炉除氧器进水阀的联动控制实训

8. 空调膨胀水箱与空调补水泵的联动控制实训

9. 空调供水热交换器二次侧（低温）热水出口温度自动联锁控制实训

10. 供暖供水热交换器二次侧（低温）热水供回水温度控制实训

11. 生活供水热交换器二次侧（低温）热水出口温度控制实训

12. 生活循环泵与生活调节阀的联动控制实训

13. 供暖热水回路中的循环水泵的控制实训

14. 线路故障的判断与处理实训

15. 设备故障的判断与处理实训

16. 简易暖通系统设计与安装实训

17. 组态软件设计实训项目

18. 供暖热水回路中的智能循环水泵控制策略实训

19. 暖通系统线路故障诊断与修复实训

20. 暖通设备故障模拟与排除实训

21. 楼宇暖通系统优化设计与实施实训

22. 楼宇暖通系统节能控制策略实训

四、系统技术指标：

• 工作电压：单相三线 220V±5% 50Hz

• 整机容量：小于300W

• 外型尺寸：约150cm（长）×70cm（宽）×180cm（高）

• 安全保护：内置漏电自动保护装置

• 故障设置：配备先进的故障设置系统

• 通讯方式：支持可扩展、可兼容的LON总线通讯

• 输入输出点：输出8点，I/O输入11点，A/I和D/I信号方式多样（干触点/0-20mA/0-10A/4-20mA等）
