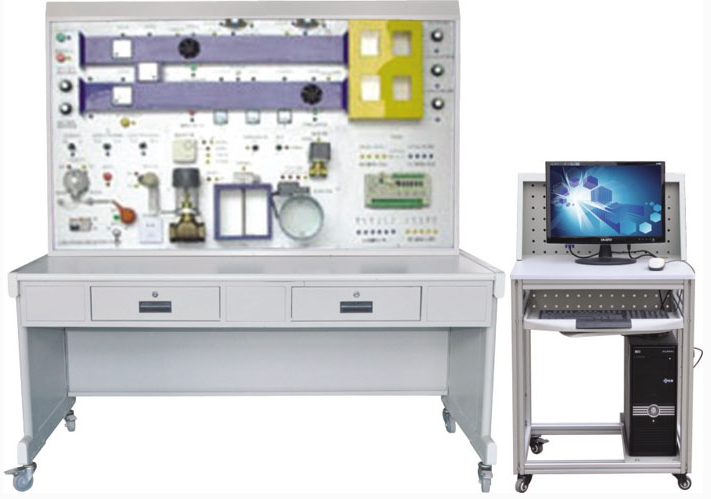

楼宇空调监控系统实训装置

楼宇空调监控系统实训装置

一、实训装置组成：

楼宇空调监控系统实训装置全部采用实物器件构建，主要由数字控制器（DDC）、LON卡、温度控制器、高精度传感器、电表系列、电磁阀、专用变压器、风阀驱动器系统等关键部件组成。此装置专为空调系统控制编程训练而设计，所有模拟量输入信号（如温度、压力等）均通过液晶数字表直观显示，并允许通过电位器灵活调节信号大小。装置内还配备了可模拟手动或自动控制的空调风机，以及冷水阀开度信号的液晶数字显示功能。

二、系统实训功能概述：

本实训装置能够全面展示空调系统控制操作的各个环节，包括DDC控制器的操作与编程、新风机控制、各类传感器的安装与连接、阀门及驱动器的安装与连接等。同时，支持系统软件的组态、配置与控制，以及线路设计与连接、故障设置与排除等实验和实训项目。此外，该装置还可与楼宇自控系列中的其他设备联网，实现各种综合实训目标。

三、空调监控系统核心功能：

空调系统由空气处理、输送、分布装置，冷源和热源，以及自动控制装置等部分组成，其主要功能包括：

1. 检测功能：实时监测风机电机的运行状态、风机出口的空气温湿度、新风机过滤器的压差、新风阀的开关状态等关键参数。

2. 控制功能：通过控制风机启停、调节空气-热水换热器水侧阀门、控制干蒸汽加湿器阀门等，确保风机出口温度达到设定值，满足室内环境需求。

3. 保护功能：在寒冷地区，当热水温度降低或停止供应时，系统自动关闭风机和新风阀，防止机组内温度过低导致设备损坏。热水恢复供应后，系统自动恢复机组正常工作。

4. 集中管理功能：通过DDC控制装置与中央管理机的连接，实现各机组启停状态、送风温湿度、阀门状态等信息的集中显示与管理。同时支持机组启停控制、送风参数设定值修改以及异常报警等功能。

四、空调监控系统四大实训模块：

1. 楼宇四管制带加湿无回风机空调系统的实训：模拟实际楼宇环境中四管制带加湿无回风机空调系统的运行与控制，让学生深入了解系统工作原理及操作流程。

2. 送风机的运行监控实训：通过对送风机运行状态的实时监控，让学生掌握送风机的基本控制方法及故障排除技巧。

3. 送风机的压差监视与作用实训：通过模拟送风机压差变化，让学生了解压差对空调系统性能的影响及压差监视的重要性。

4. 空调系统故障监视与调节实训：模拟空调系统可能出现的各种故障情况，让学生学习如何快速定位故障、采取相应措施进行排除，并掌握温湿度等关键参数的监控与调节方法。
