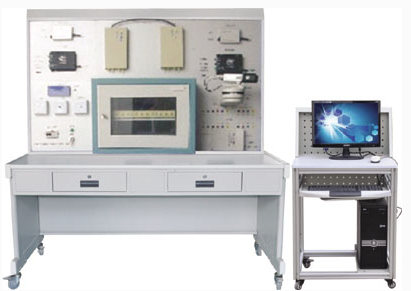

建筑群设备间光纤传输系统实训装置

建筑群设备间光纤传输系统实训装置

一、系统全面实训功能概述：

本系统具备强大的实训功能，旨在提供对光端机视频和反向数据传输以及收发器网络传输的深入了解。通过模拟实际工作环境，学员能够掌握光配线架、光模块和面板的安装与使用技巧，同时能够熟练进行跳线的测试与使用训练。此外，系统还支持光端机和收发器的安装、连接与使用的实验，让学员对视频采集卡、解码器、云台和摄像机的连接与操作有直观认识。在软件操作方面，系统将引导学员进行视频采集卡软件的操作训练，以提升其软件应用能力。更为重要的是，系统支持各种线路的设计和连接，以及线路故障的判断与排除等实验和实训，旨在培养学员的综合布线与故障排除能力。此外，该系统还可与综合布线系统实训装置联网，进行更为丰富的综合实训，进一步拓展学员的实训体验。

二、系统技术指标详解：

1. 工作电压：系统采用单相三线220V±5% 50Hz的工作电压，确保设备稳定运行。

2. 整机容量：整机容量小于100W，节能环保，降低运行成本。

3. 外形尺寸：系统尺寸为150×70×180 cm³，便于在实训场地内灵活布置。

4. 安全保护：系统配备漏电自动保护装置，确保学员在实训过程中的安全。

5. 故障设置：系统具备故障设置系统，能够模拟真实环境下的故障情况，提升学员的故障排查与处理能力。

三、具体实训项目列表：

实训项目一：光端机传输过程模拟，让学员深入了解光端机的工作原理和传输过程。
实训项目二：收发器传输过程模拟，掌握收发器在数据传输中的作用和传输原理。
实训项目三：光跳线及光纤传输系统通断测试，训练学员对光纤传输系统通断情况的判断能力。
实训项目四：测试报告制作实训项目，培养学员的文档编写和测试报告制作能力。
实训项目五：光纤模块安装操作，让学员掌握光纤模块的正确安装方法。
实训项目六：标准墙柜光纤设备安装操作，提升学员在光纤设备安装方面的技能。
实训项目七：光纤安装板安装联接操作，训练学员在光纤安装板安装与联接方面的技巧。
实训项目八：跳线连接操作，掌握跳线连接的正确方法和步骤。
实训项目九：各种信息端子与面板的拆装，让学员熟悉信息端子与面板的拆装过程。
实训项目十：ST、SC和C端子与光配线架和机柜的拆装，提升学员在光配线架和机柜拆装方面的能力。
实训项目十一：熔接盒的拆装，训练学员在熔接盒拆装方面的技能。
实训项目十二：视频监控软件使用方法，让学员掌握视频监控软件的基本操作和应用。
实训项目十三：云台镜头控制软件使用方法，提升学员在云台镜头控制方面的技能。
实训项目十四：故障的判断与处理，培养学员在系统故障排查与处理方面的能力。
实训项目十五：系统的设计与连接，让学员能够根据实际需求进行系统设计与连接操作。
