自动电话交换机系统实训装置

自动电话交换机系统实训装置

一、装置构成与特点：

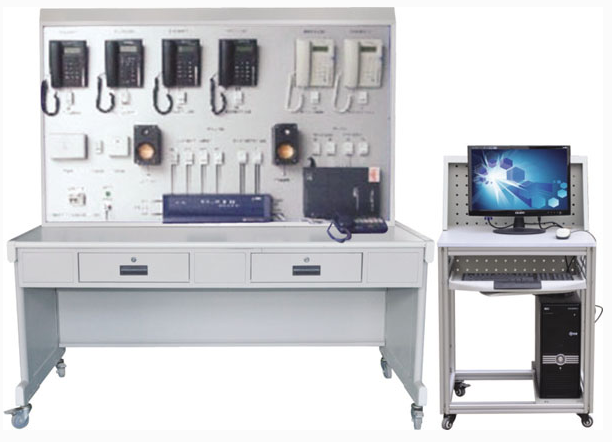

本实训装置采用全实物元器件搭建，专注于自动电话交换机系统的实践教学。其核心组件包括程控电话交换机、专用数字话机、电话打线钳、电话机、音箱以及模拟局机系统等，为学员提供了一个真实且全面的实训环境。

二、系统实训功能详解：
本系统不仅能模拟各种自动电话交换机系统的操作流程，还能进行卡线刀、压线钳等工具的使用训练，以及电话插头的制作与测试。此外，学员还能在此实训装置上进行配线架的安装与卡线、话务台功能和总机、分机功能的设置等操作。特别值得一提的是，系统还提供了交换机管理系统软件的操作训练，让学员能深入了解系统的设置及调试、线路的设计与连接等关键技术。此外，故障的设置、判断及排除等实验和实训项目，更是提升了学员的故障处理能力。

三、系统技术指标概览：
本系统采用单相三线220V±5% 50Hz的工作电压，确保稳定运行。整机容量控制在300W以下，节能环保。外型尺寸为150×70×180cm³，便于在实训场地内灵活布置。在安全性方面，系统配备了漏电自动保护装置，确保学员在实训过程中的安全。同时，系统还具备故障设置系统，能够模拟真实环境下的故障情况，为学员提供更为真实的实训体验。

四、丰富的实训项目列表：

1. 自动电话交换机功能的模拟与实操

2. 掌握常用的操作方法

3. 分机用户的操作体验

4. 专用话机的操作训练

5. 计费管理软件的操作练习

6. 分机参数的设置与调整

7. 外线参数的配置与管理

8. 系统的设计与连接实践

9. 故障的设置、判断与排除

10. 深入了解系统的结构与安装

五、设备参数与接口介绍：
本系统采用SW-2000HC型号，支持最低配置为16门用户端口和4路中继端口，最大中继容量为16路中继端口。用户端口和中继端口均可根据需求进行扩容，用户端口以8路为递增单元，中继端口以4路为递增单元。接口方面，中继分机进出接口采用RJ45接口，HC系统总线板与分机板连接采用25针插头，HD系统总线板与分机板连接则采用航空针插头。用户接口提供a、b线40V馈电，中继接口支持环路中继线，呼入铃流，呼出支流脉冲或双音频。此外，系统还支持外设接口，如电脑RS-232串口接口、广播接口、留言接口等，方便与外部设备连接使用。背景音乐功能支持U盘连接（USB接口为选装项HD）。
