弱电井中垂直工作区系统实训装置

弱电井中垂直工作区系统实训装置

本系统以全实物元器件为基础，旨在提供一个全方位的线路设计和连接实训环境，以及线路故障的诊断和排除能力的训练平台。此外，本系统还能与SB-B1综合布线实训系统无缝对接，进行多样化的综合实训。

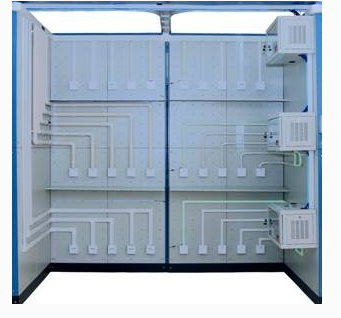

系统采用网孔板房间式结构，其独特设计使得实训操作更加直观和便捷。在技术指标方面，系统支持单相三线220V ± 5% 50Hz的工作电压，整机容量控制在100W以下，既保证了充足的功率供应，又确保了节能环保。系统尺寸为180 × 70 × 180cm³，便于在实训场地内灵活布置。

在安全性方面，本系统配备了漏电自动保护装置，确保在实训过程中学员的人身安全。同时，系统还具备故障设置功能，能够模拟真实环境下的线路故障，让学员在模拟环境中提升故障排查和处理能力。

（1）系统实训功能详解：
本系统能够模拟真实环境中的大对数配线架和大对数电缆的配线、理线、打线、轧线操作，让学员在实际操作中掌握这些关键技能。此外，系统还支持各种线槽、线管的敷设，配电箱的安装，穿线、敷线、线端连接等实训操作，使学员能够全面了解和掌握布线系统的各个环节。同时，系统还能进行各种线路的设计和连接、线路故障的判断及排除等实验和实训，培养学员的线路设计和故障处理能力。最后，系统还能与布线系列中其它设备联网进行各种综合实训，提升学员的综合应用能力。

（2）具体实训项目列表：

实训项目一：大对数电缆的理线、打线、轧线操作，训练学员在实际布线中的基本操作技能。
实训项目二：配线架标签制作操作，提升学员对布线系统标识管理的认识和实践能力。
实训项目三：线管的布线操作，让学员了解并掌握线管在布线系统中的应用和安装方法。
实训项目四：线槽的布线操作，培养学员在线槽布线方面的专业技能和实践经验。
实训项目五：配电箱的安装，使学员掌握配电箱的安装步骤和注意事项。
实训项目六：弱电井设备的安装操作，增强学员对弱电系统设备安装的认知和实践能力。
实训项目七：跳线连接操作，训练学员在布线系统中进行跳线连接的能力。
实训项目八：线路故障的判断与处理，培养学员在布线系统中快速定位和解决故障的能力。
实训项目九：线路的测试实训项目，提升学员对布线系统测试的认识和实践能力。
实训项目十：测试报告的制作实训项目，培养学员的文档编写能力和项目总结能力。
实训项目十一：按线路图将各部分连线，训练学员的识图能力和布线施工能力。
实训项目十二：设计并安装一个简易应用系统，全面检验学员在布线系统设计和安装方面的综合能力。
