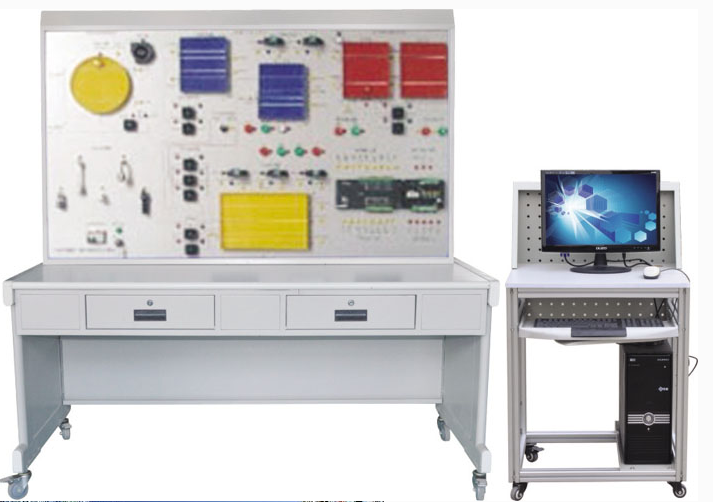

楼宇给排水监控系统实验实训装置
(1)系统实训功能概述:
本系统提供全面的给排水系统实训环境,旨在培养学员进行给排水系统控制操作、DDC控制器编程、各类水控制(给水、排水、气压给水、热水供水等)的实际操作能力。同时,该系统支持水位传感器的安装与连接,系统软件的组态、配置与控制,以及线路设计与连接等实验和实训项目。学员还可以通过与其他楼宇自控设备的联网,进行综合性的实训操作,以模拟实际工程中的复杂场景。
(2)系统技术规格:
a. 工作电压:本系统采用单相三线220V±5%的交流电源,频率为50Hz,确保设备稳定运行。
b. 整机容量:整机的功率消耗小于300W,既满足实验需求,又符合节能环保的要求。
c. 外形尺寸:设备的尺寸设计为150×70×180 cm³,方便在实验室内放置和使用。
d. 安全保护:系统内置漏电自动保护装置,确保在发生漏电时能够及时切断电源,保障人员和设备的安全。
e. 故障设置:系统具有灵活的故障设置功能,方便学员进行故障判断、排除和处理等实训操作。
(3)实训项目概览:
实训项目一:楼宇给水监控系统的实训
学员将学习如何配置和监控楼宇给水系统,包括水泵的启停控制、水箱水位的监测等。
实训项目二:楼宇排水监控系统实训
学员将掌握排水系统的工作原理和控制策略,学习如何监控排水管道的状态和排水泵的运行情况。
实训项目三:楼宇气压给水监控系统实训
学员将了解气压给水系统的工作原理和优势,学习如何配置和监控气压给水系统。
实训项目四:楼宇热水给水监控系统实训
学员将学习热水给水系统的监控技术,包括热水循环泵的控制、热水温度的调节等。
实训项目五:线路故障的判断与处理
学员将学习如何识别线路故障,并学习使用相应的工具和方法进行故障排查和处理。
实训项目六:设备故障的判断与处理
学员将学习如何识别给排水系统中的设备故障,并学习相应的故障处理方法和维修技巧。
实训项目七:设计并安装一个简易应用系统
学员将根据给定的需求,自行设计一个简易的给排水应用系统,并完成系统的安装和调试。
实训项目八:设计有关控制点位信息表格
学员将学习如何根据系统需求设计控制点位信息表格,包括点位的名称、类型、地址等信息。
实训项目九:组态软件设计实训项目
学员将学习使用组态软件设计给排水系统的监控界面和控制逻辑,提高系统的自动化水平。
实训项目十:系统调试实训项目
学员将对已搭建的给排水系统进行全面的调试和测试,确保系统能够正常运行并满足实际需求。
