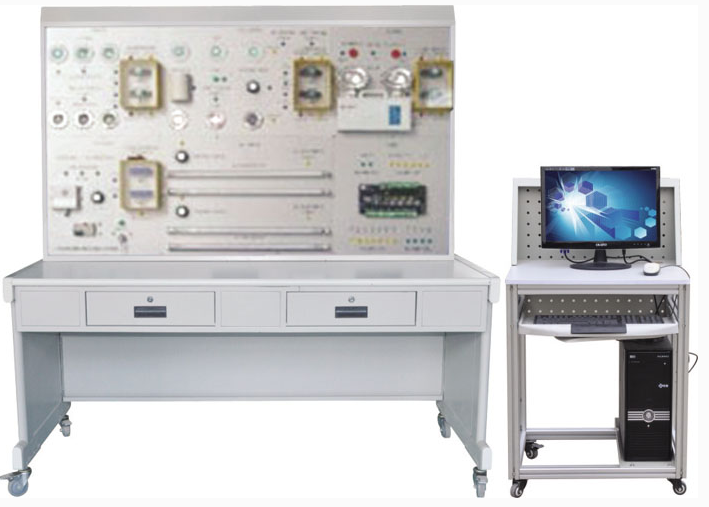

楼宇照明监控系统实验实训装置
一、系统实训功能概述:
本实训系统专注于灯光照明系统的操作与调试,涵盖了直接数字控制器(DDC)的操作编程、时钟控制、照度自动调节、动静探测控制、区域场景控制以及手动遥控器控制等多样化功能。通过系统软件的组态、配置与控制,学员能够深入了解照明系统的工作原理,并学习线路的设计与连接、故障的设置、判断及排除等技能。此外,该系统还支持与楼宇自控系列中其他设备的联网实训,为学员提供一个全面的综合实训环境。
二、系统技术指标:
该系统遵循严格的技术规格,包括单相三线220V±5%的工作电压、50Hz的频率,以及小于300W的整机容量。其紧凑的150×70×180cm³外型尺寸适合大多数实验室环境。在安全保护方面,系统配备了漏电自动保护装置,确保学员在实训过程中的安全。此外,系统还具备灵活的故障设置功能,以满足不同实训需求。
三、系统组成:
1、照明系统模拟板:
该系统配备了多样化的照明系统模拟板,包括公共区域照明控制、办公室照度自动调节控制、景观照明控制、情景照明控制和应急照明控制等模块。每个模块均能模拟真实照明监控系统的工作过程,支持DDC控制下的灯光逻辑控制、照度自动调节和动静探测器的自动调节等功能。同时,还具备手动遥控器控制功能,以满足不同实训场景的需求。
2、HW500DDC控制器:
该系统配置了高性能的HW500DDC控制器,具备DO(数字输出)6个点、DI(数字输入)7个点、AI(模拟输入)4个点、AO(模拟输出)2个点的接口配置。这些接口能够满足各种灯光照明系统的控制需求。
3、P4客户端电脑:
系统配备了P4客户端电脑,内置支持DDC的客户端组态软件和客户端软件。学员可以通过电脑与服务器联网,实现对照明系统的远程监控和控制。
4、亮度自动调节器与探测器:
该系统采用了工程实际主流应用的亮度自动调节器和动静探测器。这些设备具备反复拆装不易损坏的特性,并能与相关器件联成真实线路进行全真动作。学员可以通过实际操作这些设备,深入了解其工作原理和调试方法。
5、手动遥控器:
系统还配备了手动遥控器,用于模拟实际场景中的手动控制操作。学员可以通过遥控器对照明系统进行远程控制,提高实训的趣味性和实用性。
四、实训项目:
本实训系统提供了丰富的实训项目,包括公共区域照明控制、办公室照度自动调节控制、景观照明控制、情景照明控制、应急照明控制、手动遥控器控制等。通过这些实训项目,学员能够全面掌握灯光照明系统的操作与控制技能,提高解决实际问题的能力。同时,系统还支持线路故障和设备故障的判断与处理实训项目,帮助学员提高故障排查和维修能力。此外,学员还可以设计并安装一个简易应用系统,以及进行组态软件设计实训项目,进一步拓展其综合应用能力。
