楼宇空调监控系统实验实训装置

楼宇空调监控系统实验实训装置

一、楼宇空调监控系统实验实训装置概述

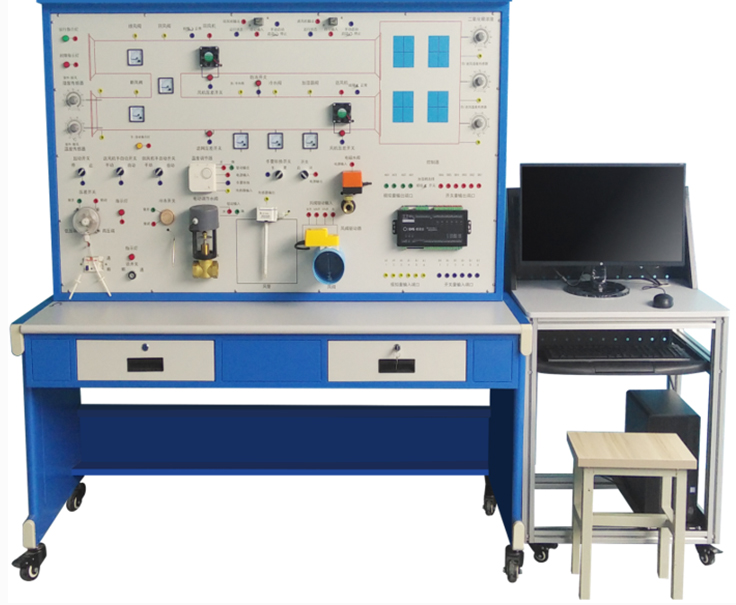

楼宇空调监控系统实验实训装置是一套完整的、基于实际应用的模拟系统。该系统以实物器件为核心，主要包括数字控制器（DDC）、温度控制器、各类传感器、电表、电磁阀、变压器以及风阀驱动器等关键部件。这套装置特别为空调系统控制编程训练而设计，能够模拟实际空调系统中的各种操作和控制流程。

二、楼宇空调监控系统实验实训设备参数及性能

1. 装置组成

本实训装置涵盖了楼宇空调监控系统的核心组成部分，包括DDC数字控制器、温度控制器、湿度传感器、防冻开关、压差开关、冷/热水阀、电表、电磁阀、变压器以及风阀驱动器等。各模拟量输入信号，如温度和压力，均采用指针表进行直观显示，并支持通过电位器调节信号大小。同时，装置还配备了可手动或自动控制的模拟空调风机，以及电度开度表来显示冷水阀的开度信号。

2. 系统实训功能

该实训装置能够实现多种空调系统控制操作的演示，包括DDC控制器的操作与编程、新风机控制、传感器和驱动器的安装与连接等。此外，用户还可以进行系统软件的组态、配置与控制，进行线路设计与连接，以及故障设置、判断与排除等实验和实训操作。更值得一提的是，该装置还支持与楼宇自控系列中的其他设备联网，进行各种综合实训。

3. 空调监控系统原理及功能

楼宇空调监控系统主要包括空气处理、输送、分布装置，冷源、热源以及自动控制装置等。该系统具备检测、控制、保护和集中管理等多种功能。例如，它可以监视风机电机的运行状态、监测风机出口的空气温湿度参数以及过滤器两侧的压差等；同时，它还可以控制风机的启停、调节水侧调节阀使风机出口温度达到设定值，以及控制加湿器阀门使冬季风机出口空气湿度达到设定值等。

三、空调监控系统的四大实训

1、楼宇四管制带加湿无回风机空调系统的实训

(1)掌握送风机运行状态的实时监控技术。

(2)深入了解送风机压差监视的重要性及其实际应用。

(3)熟悉送风故障监控系统的操作与原理。

(4)探究新风温与新风阀关系变化对系统性能的影响。

(5)分析室内湿度与送风系统之间的动态关系及调节策略。

(6)掌握冷热水阀与温湿度监控及调节的精细操作。

2、楼宇二管制带加湿带回风机空调系统的实训

(1)实时追踪送风机的工作状态，确保系统稳定运行。

(2)利用微差开关有效监控新风过滤器的压差，预防堵塞。

(3)精确控制送风温度，通过冷水阀开度调节实现温度恒定。

(4)全面监视送风湿度及回风温湿度，保障室内环境舒适。

(5)分析系统输入输出信号类型，完成I/O信号与控制器的准确连接。

(6)运用DDC编程软件，编写空调机监控程序，实现智能化管理。

(7)验证硬件连接图与软件点分配的一致性，确保系统可靠运行。

(8)通过模拟测试，验证各类信号硬件的正确性与系统响应。

(9)模拟风机状态变化，观察冷水阀开度与送风温度的动态关系。

(10)通过模拟传感器输入信号，探究过滤网压差故障对系统的影响。

(11)调节送风和回风湿度，测试DDC实测湿度信号变化情况。

3、楼宇带加湿新风空调系统实训

(1)精准控制送风温度，确保室内温度稳定。

(2)全面监视送风湿度变化，保障室内湿度适宜。

(3)分析系统信号类型，完成I/O信号与控制器的可靠连接。

(4)学习防冻开关的应用与监视技术，预防设备结冰损坏。

(5)掌握新风阀与加湿阀的调节方法，优化送风质量。

(6)熟悉系统手自动监控与故障监控流程，提高故障处理能力。

4、楼宇无加湿新风空调系统实训

(1)精确监控送风机运行状态，确保系统高效运行。

(2)深入分析送风机压差对系统性能的影响及监控方法。

(3)实时监视送风故障情况，快速响应并处理。

(4)学习防冻开关的作用与监视技术，保障系统安全运行。

(5)掌握送风温度调节与监控技术，优化室内环境。

(6)研究冷热水阀控制策略与温度变化的关系。

(7)分析新风阀与送风温度调节的相互作用与监控技术。

四、设备系统技术指标

1. 工作电压：单相三线220V±5%，50Hz，确保设备稳定运行。

2. 整机容量：小于300W，节能环保。

3. 外型尺寸：150×70×180cm³，结构紧凑，方便安装。

4. 安全保护：设备具备漏电自动保护装置，确保使用安全。

5. 故障设置：系统内置故障设置系统，便于模拟与排除故障。

6. 扩展兼容性：设备可扩展性强，可兼容多种系统需求。

7. 输入输出点：输出10点，输入12点，满足多种控制需求。

8. 信号方式：支持干触点、0-20mA、0-10A、4-20mA等多种信号方式，确保信号传输的准确性和稳定性。

五、楼宇空调监控系统实验实训系统配置单
