建筑供配电技术实训装置

建筑供配电技术实训装置

一、技术背景与设计理念

为了满足当前高职高专教育中《建筑供配电》、《建筑电气》等相关课程的实训需求，结合建筑供配电系统的实际应用与发展趋势，我们设计了一款综合性的建筑供配电技术实训设备。该设备不仅适用于电力、电气和自动化等电类专业的教学实训，还可为建筑电气、工业与民用建筑等非电类专业提供相关课程的实践教学，同时也是学生毕业设计和教师科研项目的基础硬件平台。

二、安全与技术条件

1. 安全保护设计

• 严格遵守国家标准，电源输入端设有电流型漏电保护器，确保实验过程中的用电安全。

• 采用全封闭安全导线设计，避免学生触电风险。

• 仪表具有超量程保护功能，交直流电源设有短路保护，保障设备安全。

• 控制屏电源通过启停按钮控制，便于操作且安全。

2. 电源规格

• 工作电源为三相380V±5% 50Hz，提供0~380V可调交流电压，最大输出功率3kVA。

• 配备电流型漏电保护器和高灵敏度保护的多重保护机制。

3. 整机配置

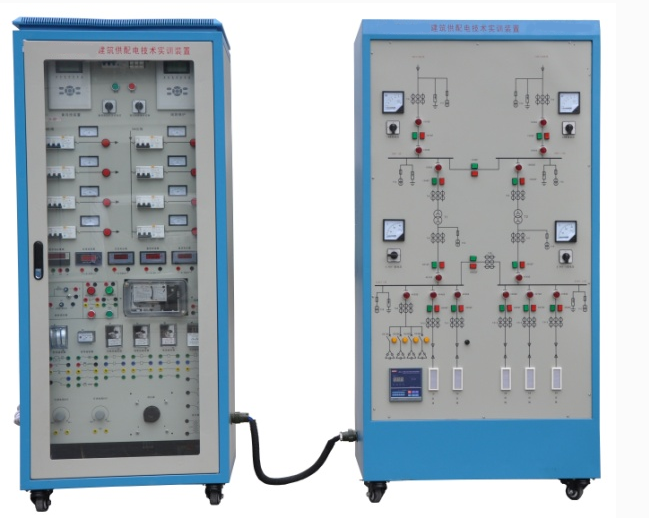

• 控制屏采用操作控制屏加控制柜的组合设计，包括总降变电所、低压配电所及建筑用电负荷等实训一次线路。

• 控制柜内包含二次控制回路，如备用电源自动投入装置、仪表、无功自动补偿控制器等关键部件。

4. 仪表与测量

• 提供交流电压表、交流电流表、直流电压表、直流电流表等高精度测量仪表，量程广泛且精度达到0.5级。

• 电秒表采用单片机技术制作，满足各种时间测量需求。

三、实验内容与功能

1. 建筑供配电设备实训

• 涵盖常用低压电器、电压互感器和电流互感器的认知和安装实训。

2. 建筑供配电网络实训

• 涵盖供电网络和配电网络的运行与调试实训。

3. 继电保护实训

• 包括电磁式电流继电器、时间继电器、中间继电器、电压继电器、信号继电器和反时限电流继电器等多种继电器的实训。

4. 低压与高压供电线路继电保护实训

• 涉及低压配电线路分级保护、接地保护以及高压供电线路的过电流保护、电流速断保护等实训内容。

5. 二次回路与自动装置系统实训

• 涵盖高压断路器的控制和信号回路、电测量仪表与绝缘监视、电力线路的自动重合闸、备用电源自动投入、无功功率补偿等实训内容。

四、其他特色部件

• 实验导线：采用高可靠全封闭手枪插式导线，保证连接的稳定性与安全性。

• 联想品牌电脑：配备触摸式显示屏和嵌入式主机设计，满足实训过程中的数据处理和监控需求。

二、实验内容

1、建筑供配电设备实训

1）常用低压电器的认知和安装

2）电压互感器和电流互感器的认知和安装

2、建筑供配电网络实训

1）供电网络的运行和调试

2）配电网络的运行和调试

3、建筑供配电系统的继电保护实训

1）电磁式电流继电器

2）电磁式时间继电器

3）电磁式中间继电器

4）电磁式电压继电器

5）电磁式信号继电器

6）反时限电流继电器

4、低压配电线路继电保护实训

1）低压配电线路分级保护

2）接地保护

5、高压供电线路继电保护实训

1）高压线路定时限的过电流保护

2）高压线路反时限的过电流保护

3）高压线路电流速断保护

6、供配电系统的二次回路与自动装置系统实训

1）高压断路器的控制和信号回路

2）电测量仪表与绝缘监视

3）电力线路的自动重合闸

4）供配电系统的备用电源自动投入

5）供配电系统的无功功率补偿

7、高层建筑电气设备配电系统实训

1）建筑照明系统配电

2）建筑动力系统配电

3）建筑弱电系统配电

8、配置清单
