立体仓储实训模型

立体仓储实训模型

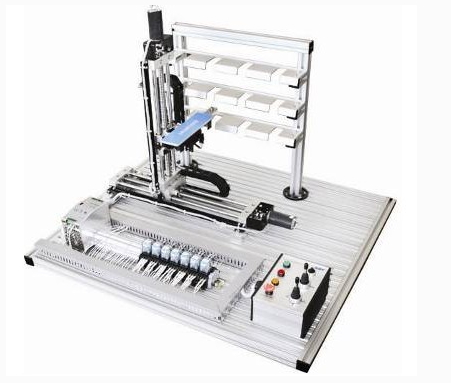

本装置作为实际自动仓储系统的微缩模型，不仅具备强大的实用性，还融入了先进的可编程控制器（PLC）技术。系统配备了12个货位，能够精准地在X、Y、Z轴三个维度上驱动感应电动机，实现货物的自动存储与取出。整套装置以完善的执行机构为支撑，完整模拟了现代物流系统中自动存储系统的全部操作过程。值得一提的是，PLC控制器作为系统的核心部件，已预先配备，为用户的操作提供了极大的便利。

1、技术参数

电源供应方面，该装置支持单相AC220V、50Hz的交流电源。在功率消耗上，整体功耗控制在200W以下，确保了系统的高效与节能。至于尺寸，装置的设计保证了其不小于600400500mm的体积，既满足了功能需求，又兼顾了实际使用的便捷性。

2、设备结构

实训装置的台架采用金属材质，确保了其结构的稳固与耐用。在连接方式上，PLC模块的I/O端子、各常用模块与PLC的连接端子均与安全插座紧密连接，通过带安全插头的导线进行电路连接，既保证了连接的安全性，也提高了操作的便捷性。同时，各指令开关、光电开关、传感器和指示元件的电路则通过端子排进行连接，使得整个电路系统既安全又可靠。

3、设备特点

（1）该装置提供了手动和自动两种控制模式，不仅方便用户对硬件进行检测，还便于对程序进行校验和调试。

（2）开放式的执行机构设计，允许用户根据不同的控制方案进行编程，构建出多样化的执行系统，满足了不同层次用户的PLC学习和编程需求。此外，它还可以作为课题设计或研究的重要工具。

（3）整体机械构造清晰可见，为用户提供了直观的学习体验，使得用户能够更深入地理解自动仓储系统的运作原理。

4、部分实训项目

该装置涵盖了多个实训项目，包括但不限于：

• 机械部分：学习装置的机械安装与位置调整方法，掌握机械结构的基本知识和操作技能。

• 电气部分：进行电器元件的布线实践，了解执行电机的选用原则和方法。

• 传感器部分：学习微型光电开关的选择与应用，掌握传感器在自动控制系统中的作用。

• PLC部分：通过编程实现PLC对驱动器的控制，深入理解PLC在自动仓储系统中的应用。
