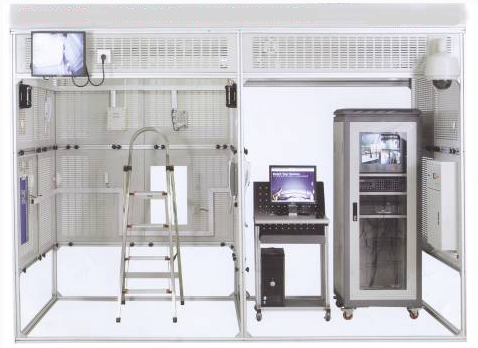

楼宇智能安防布线实训系统（工程型）

楼宇智能安防布线实训系统（工程型）

一、系统综述

本实训系统专为中等职业学校及职业教育培训机构精心打造，是一套楼宇智能安防布线实训考核设备。它紧密结合智能楼宇工程中安防布线系统的特性，涵盖了从对讲门禁、室内安防、周边防范到视频监控、巡更等系统的全方位安装、布线与调试。这一系统旨在深化学生对安防布线系统各模块的实际操作能力，包括安装、电气接线、调试、故障诊断与维护等，特别适用于楼宇智能化设备安装与运行、物业管理、安保等相关专业的教学和培训。

系统基于建筑模型进行设计，分为智能大楼（小区）和管理中心两大模块，旨在通过模拟真实的智能楼宇环境，为学生提供一个实践操作的平台。在此系统中进行项目训练，不仅可以提升学生的个人技能，还能锻炼他们的团队协作能力、计划组织能力、工程实施能力以及职业素养和交流沟通能力。

二、系统架构与组成

楼宇智能安防布线实训系统采用模块化设计理念，由建筑模型、对讲门禁子系统、室内安防子系统、周边防范子系统、视频监控子系统、巡更子系统等多个模块组成。

建筑模型采用铝合金工业型材和网孔式安装板构建，配备总电源箱，确保系统的稳定运行。智能大楼（小区）模块能够模拟真实的安保环境，提供单元门和单户窗的安装位置，便于学生进行对讲门禁系统的安装和调试。管理中心模块则实现安保区域的集中监控和管理，配备管理中心机、视频监控柜等关键设备。

在智能大楼（小区）内，安装了烟感探测器、红外探测器、温感探测器、门磁、紧急按钮、红外对射和巡更点等安防设备，确保室内安防与周界防范功能的实现。同时，管理中心和安保区域也配备了多种监控器材，如半球摄像机、红外摄像机、枪机、一体化球形摄像机等，以满足关键区域的视频监控需求。

系统中的各模块既可以独立进行调试和运行，也可以通过接线和配置实现联动实训。功能区域之间采用工程桥架进行系统连接，确保信号传输的稳定性和可靠性。

三、技术规格

1. 电源输入：单相三线～220V±10% 50Hz，为系统提供稳定的电力供应。

2. 工作环境：适应温度范围为-10℃～40℃，相对湿度不超过85%（在25℃时），海拔不超过4000米，确保系统在各种环境下都能正常运行。

3. 装置容量：≤1.0kVA，合理控制能源消耗，降低运行成本。

4. 外形尺寸：3120mm×1580mm×2310mm，紧凑的设计便于运输和安装。

5. 安全保护：系统具备漏电压、漏电流保护功能，确保用户和设备的安全。安全指标符合国家相关标准，为用户提供可靠的安全保障。

四、实训内容

本系统提供的实训项目丰富多样，旨在全面提升学生的实际操作能力。主要包括：

1. 智能建筑安防布线的实施，让学生掌握安防布线的基本流程和规范。

2. 对讲门禁系统安装、接线与调试，使学生熟悉门禁系统的安装和调试方法。

3. 室内安防与周界防范系统安装、接线与调试，让学生掌握室内安防和周界防范系统的实际应用。

4. 视频监控系统安装、接线与调试，让学生熟悉视频监控系统的安装和调试流程。

5. 巡更系统安装与调试系统运行维护，使学生了解巡更系统的安装和维护方法，提高系统的稳定性和可靠性。

五、基本规格

2．系统配置

3.工具及配件
