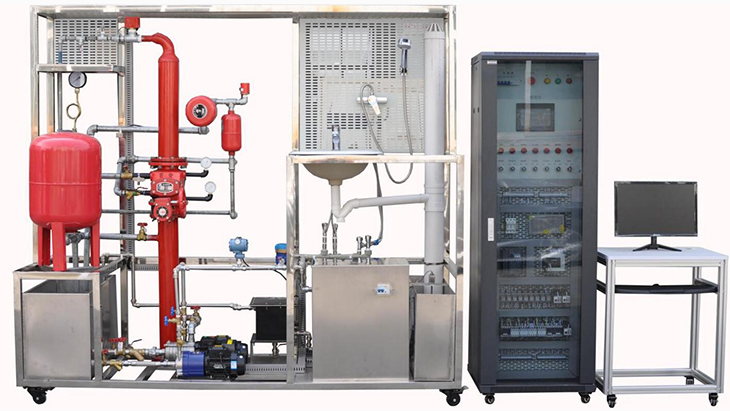

给排水设备安装与控制实训设备
一、产品综述
给排水设备实训系统，专为职业院校给排水工程、建筑电气、楼宇智能化设备、建筑设备、市政工程等土木水利类专业精心打造。该系统旨在通过一系列给排水、供热、通风及电气项目的实训，使学生全面理解并掌握建筑给排水、供热、通风及电气系统的基础知识与操作技能。该系统不仅注重理论知识的巩固，更强调实践技能的培养，使学生能够熟练掌握给排水设备安装与控制的基本流程，为未来从事相关领域的工作奠定坚实基础。
二、系统架构与组成
给排水实训系统采用不锈钢框架设计，分为生活给水、消防给水、热水给水、排水和控制系统五大模块。每个模块均具备高度的开放性和可操作性，能够真实模拟实际工程中的给排水系统。
生活给水系统涵盖给水箱、给水泵、管道、水表等关键设备，实现变频恒压供水功能；消防给水系统则模拟喷淋灭火过程，包括喷淋泵、稳压罐、报警阀等设备；热水给水系统以电加热锅炉为核心，提供热水供应；排水系统则负责污水排放和水处理，包括污水箱、排水泵等设备。控制系统则通过PLC、变频器等先进设备，实现对整个给排水系统的自动化控制。
三、技术性能概述
该系统具备以下技术性能：
工作电源：三相四线制AC380V±10% 50Hz，确保系统稳定运行。
实训装置尺寸：给排水模型尺寸为2.25m×0.79m×1.9m，电气控制柜尺寸为0.8m×0.6m×1.8m，便于教学和实训操作。
材质：采用不锈钢作为主要材料，确保装置的耐用性和可靠性。
功耗：整机功耗小于4.5KVA，节能环保。
移动与固定：装置底部配备带刹车脚轮，方便移动和固定。
安全保护：系统具备接地保护、漏电过载保护、误操作保护等多重安全保护措施，确保实训过程的安全可靠。
四、实训能力与职业技能培养
通过给排水设备实训系统，学生可培养以下职业能力：
系统图纸绘制：能够绘制系统竣工图和控制电气原理图。
管材加工与连接：熟练掌握镀锌管、不锈钢复合管、PPR、UPVC管的切割、连接等操作技能。
配件与器件安装：完成给排水系统中各类配件和器件的安装与调试。
管道试压与通水试验：进行管道试压和通水试验，确保系统正常运行。
电气设计与安装：完成水泵、配电柜、控制器等电气设备的安装与接线。
控制程序设计与调试：掌握变频控制、抄表计费、喷淋灭火控制等程序设计与调试技能。
五、基本配置
1．设备框架
序号 | 器材名称 | 器材规格或型号 | 数量 | 单位 | 备注 |
1 | 不锈钢钢架 | 225cm×79cm×198cm | 1 | 台 | |
2 | 污水处理单元 | 有机玻璃 | 1 | 个 | |
3 | 湿式报警阀组 | 包含延迟器、压力开关和水力警铃 | 1 | 套 | |
4 | 水流指示器 | 灵敏度：15-37.5L/mim | 1 | 只 | |
5 | 玻璃球洒水喷头 | 68℃温级 | 2 | 只 | |
6 | 信号蝶阀 | 干触点输出 | 1 | 个 | |
7 | 消防水泵 | 三相AC380V,功率：0.55KW,扬程：33m,流量：130 L/min。 | 1 | 台 | |
8 | 变频磁力驱动泵 | 三相AC380V,功率：0.37KW,扬程：12m,流量：20L/min | 2 | 台 | |
9 | 排水泵 | 单相AC220V,功率：95W,扬程：9m,流量：18L/min | 1 | 台 | |
10 | 气压罐 | 容积50L | 1 | 个 | |
11 | 压力变送器 | 量程0-200KPa | 1 | 只 | 扩散硅 |
12 | 电加热锅炉 | 容量7L，功率2KW | 1 | 台 | |
13 | 卫浴台面盆 | 50 cm×45 cm×20 cm | 1 | 个 | |
14 | 万向下水 | 通用件 | 1 | 个 | |
15 | 水龙头 | 混合式 | 1 | 个 | |
16 | 花洒 | 通用件 | 1 | 个 | |
17 | 混合阀 | 通用件 | 1 | 个 | |
18 | 浮球液位传感器 | 高、中、低三档 | 1 | 个 | |
19 | 脉冲水表 | 0.01立方米/脉冲 | 1 | 只 |
2．电气控制柜基本配置
序号 | 器材名称 | 器材规格或型号 | 数量 | 单位 | 备注 |
1 | 西门子PLC控制器 | S7-200smart CPU SR40 | 1 | 个 | |
2 | 西门子变频器 | V20，带BOP面板 | 1 | 台 | |
3 | 触摸屏 | 7英寸、彩色、高分辨率 | |||
4 | 组态软件 | 力控6.0 | 1 | 套 | |
5 | 低压电气 | 小继电器、交流接触器、热过载继电器 | 1 | 套 | |
6 | 空气开关 | 带漏电保护器 | 1 | 个 | |
7 | 保险丝 | 15A | 3 | 个 | |
8 | 操作开关 | 2位 | 6 | 个 | |
9 | 开关电源 | 输出：DC24V | 1 | 个 | |
10 | 工作状态指示灯 | 工作电压：DC24V | 7 | 只 | |
11 | 电脑桌 | 60cm×60cm×80cm | 1 | 张 | 电脑用户自配 |
3．管材、配件及配套工具
序号 | 名称 | 主要组成器件 | 数量 |
1 | 豪华工具车 | 钢板设计，设有抽屉及柜子，可移动 | 1台 |
2 | 管材与配件 | 包含短柄球阀、铜球阀、蝶形球阀、黄铜闸阀、铜止回阀、镀锌变径接头、镀锌90°弯头、镀锌活接头、镀锌直通接头、镀锌三通接头、PVC-U管、PVC透气帽、PVC异形顺水三通、PVC单承插、PVC双承插存水管、PP-R管、90°弯头、阴螺纹三通、等径三通、阴螺纹弯头、阳螺纹接头、截止阀、外牙直通接头、内牙直通接头、内牙三通接头、不锈钢内牙三通、弯头、不锈钢内牙弯头、不锈钢外牙直接、铜转接头、铜活接头、角阀、编织软管、金属线管、金属线管接头、2寸镀锌管、1寸镀锌管、3/4寸镀锌管、1/2寸镀锌管、不锈钢复合管、黑色保温管等。 | 1套 |
3 | 配套工具 | 包含管螺纹铰扳、管子台虎钳（带支架）、镀锌管割刀、热熔机、PPR管剪刀、复合管割刀、钢锯、锯条、PVC胶水、卷尺、扳手、管钳、尖嘴钳、生料带、内六角扳手、记号笔、十字螺丝刀、一字螺丝刀、插线板、绝缘手套、绝缘胶鞋、万用表、剥线钳、斜口钳、焊锡丝、电烙铁、烙铁架、剪刀、手动试压泵等。 | 1套 |
