一、系统概览

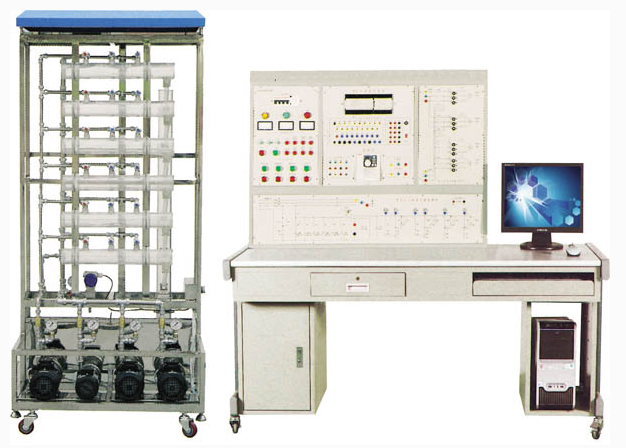

“变频恒压供水实训系统”是一套集PLC编程、变频技术、过程控制以及工程组态技术于一体的教学实训装置。它由模拟六层住宅的消防与生活供水系统实物模型和控制平台两大核心部分组成。该系统包含了可编程控制器、变频器、变频磁力驱动泵、休眠泵、消防泵、压力变送器、压力仪表、输水管道、消防栓、家用水龙头以及蓄水池等关键工程设备。控制平台基于PLC与变频器的开放式控制架构，支持多种模式下的楼层恒压供水实训，为电气自动化、楼宇自动化、建筑电气及智能建筑等专业的教育与研究提供了理想的操作平台。

二、系统特性

1. 采用PLC与变频器的开放式控制结构，配备组态软件和PLC开发环境，便于学生自主设计控制方案，极大地提升了系统的灵活性。

2. 控制平台集成了热过载保护、过流保护、漏电保护、接地保护以及工频与变频联锁控制等多重保护机制，确保系统运行的稳定性与安全性。

3. 系统能够模拟真实的给水系统，支持自动与手动两种控制方式，以应对不同教学与实践需求。

4. 控制对象均采用不锈钢与有机玻璃材质，具备优异的耐腐蚀性和耐用性；模拟六层大楼给水系统，涵盖生活水与消防水两大供水模型，动力系统由四台水泵组成，能够全面模拟大楼给排水系统的典型结构。

三、技术规格

1. 输入电源：三相四线～380V±10% 50Hz

2. 环境温度：+4℃～+45℃

3. 装置容量：＜5kVA

4. 外形尺寸：控制屏1620mm×805mm×1590mm，控制柜900mm×760mm×1960mm

5. 安全防护：配备漏电自动保护装置

四、实训项目

该系统支持多项实训项目，包括控制屏结构认知与调试、单泵与双泵变频恒压供水控制、生活水系统静态与动态压力控制、分时供水控制、夜间休眠供水、消防状态控制以及综合控制系统等，全面覆盖供水系统的各个环节。

五、基本配置

1. 电源控制屏：采用铁质双层亚光密纹喷塑结构，配备铝质面板。包含交流电源（单相220V/50Hz、三相380V/50Hz）、三相电源指示灯及指示仪表。

2. 楼宇实训桌：采用铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨的高密度板。设有抽屉和柜门，便于存放工具和资料。同时，配备四个万向轮和固定调节机构，方便移动和固定。

3. PLC控制器：选用欧姆龙CP系列控制器，支持HostLink通讯协议，提供丰富的开发环境，满足各种控制方案的设计需求。

4. 手动控制装置：在自动控制系统失效时，手动控制系统能够确保系统的可靠运行。同时，在系统投入自动控制前，可用手动控制器检验动力线路和设备的运行工况。

5. 恒压供水模型：采用不锈钢和有机玻璃材质，模拟六层大楼给水系统，包含生活水与消防水两大供水模型。动力系统由四台水泵组成，全面模拟大楼给排水系统的典型结构。

6. 监控软件：配备先进的监控系统软件，实现供水过程的全监控，支持参数整定和状态分析。同时，提供组态软件，便于学生自行设计监控界面。
