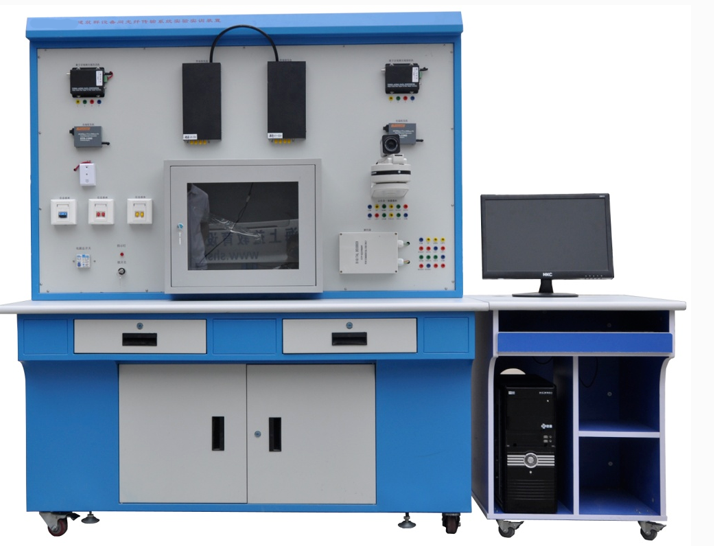

建筑群设备间光纤传输系统实验实训装置

建筑群设备间光纤传输系统实验实训装置

（1）系统实训功能详细介绍

本系统致力于为用户提供光通信与网络布线技术的全面实训体验。用户可以通过本系统模拟光端机的视频和反向数据传输过程，以及收发器的网络传输，深入理解数据传输的基本原理。此外，系统还支持各种器材如光配线架、光模块和面板的安装与使用训练，让用户能够亲手操作这些关键设备，并掌握其使用技巧。

在实训过程中，用户将学习如何进行跳线的测试及使用，这是确保网络布线质量的重要一环。同时，系统还提供了光端机和收发器的安装、连接与使用的实验环境，让用户能够在实际操作中掌握这些设备的部署和配置方法。

针对视频监控系统，本系统也提供了丰富的实训内容。用户可以学习如何连接和操作视频采集卡、解码器、云台和摄像机等设备，以及如何使用视频采集卡软件。这些实训项目将帮助用户全面了解视频监控系统的构建和运维过程。

最后，本系统还支持各种线路的设计和连接、线路故障的判断及排除等实验和实训。通过与布线系列中的综合布线系统实训装置联网，用户可以进行更为综合和复杂的实训操作，提升自己的实践能力和问题解决能力。

（2）系统技术规格概述

a. 工作电压：系统采用单相三线220V±5% 50Hz的工作电压，确保设备稳定可靠地运行。
b. 整机容量：整机容量小于100W，既满足了设备正常运行的需求，又注重节能环保。
c. 外形尺寸：系统外形尺寸为150×70×180 cm³，紧凑的设计便于用户安装和摆放。
d. 安全保护：系统配备了漏电自动保护装置，确保用户在使用过程中的人身安全。
e. 故障设置：系统具有故障设置系统，允许用户模拟各种故障场景，进行故障排查和处理训练。

（3）精选实训项目列表

实训项目一：光端机传输过程模拟，帮助用户理解光端机的工作原理和传输过程。
实训项目二：收发器传输过程模拟，让用户掌握收发器在网络传输中的应用和配置方法。
实训项目三：光跳线及光纤传输系统通断的测试，培养用户对光纤传输系统通断检测的能力。
实训项目四：测试报告的制作实训项目，教授用户如何编写准确、规范的测试报告。
实训项目五至十一：分别针对光纤模块、标准墙柜光纤设备、光纤安装板、跳线连接、信息端子与面板、光配线架和机柜、熔接盒等设备的安装、连接、拆装等实训操作，让用户掌握这些设备的实际应用技能。
实训项目十二至十三：视频监控软件和云台镜头控制软件的使用方法，让用户熟悉视频监控系统的软件操作。
实训项目十四：故障的判断与处理，培养用户在面对实际故障时快速定位和解决的能力。
实训项目十五：系统的设计与连接，让用户能够根据实际需求设计并连接整个系统。
