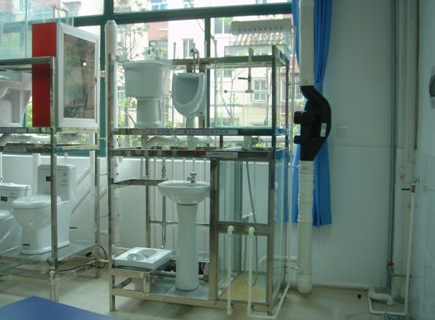

给排水管道安装实训装置

给排水管道安装实训装置

一、实训设备功能特点：

1、全真洁具与管路集成，采用透明地板设计，直观展示隐蔽管路的结构与布局，使学生能够清晰地观察水流走向。
2、特别设置了苏维托排水系统演示区域，使学生能够深入了解该系统的组成、结构与工作机理。
3、透明管路应用于关键部位，便于学生观察管道内部水流状态，加深对给排水系统工作原理的理解。
4、全面展示了给排水系统中各类管道（引入管、排出管、立管、横管等）、附件（清扫口、检查口、水封等）的外观、结构、工作原理以及安装位置和方法。
5、所有洁具和给排水设备均按照实际工程标准全真模拟，提供真实的操作体验。

二、技术参数概览：

1、整体尺寸：长1500mm，宽1000mm，高2400mm，确保足够的实训操作空间。
2、框架选用304不锈钢材质，坚固耐用，易于清洁和维护。
3、地板采用高强度钢化玻璃材质，既透明又安全，确保实训过程中的安全性。
4、进水压力要求：0.05mpa~0.75mpa，适应不同实训需求。
5、安全性能：设备配备漏电自动保护装置和接地保护，确保实训过程的安全无忧。

三、实训项目内容：

实训一：针对办公楼给水方式进行详细的演示和实训操作，使学生掌握其工作原理与实际应用。
实训二：模拟住宅楼给水方式，特别关注一户一表式的给水系统设计，让学生了解家庭给排水系统的构成与运作。
实训三：专注于横管和立管的结构与功能，通过实际操作，使学生对这些管道组件有更深入的认识。
实训四：对器具通气管和环形通气管进行结构与功能的讲解与实训，增强学生对这些通气管件的理解。
实训五：通过拖布池、立式小便器、挂式小便器和小便槽的给排水演示，使学生理解这些常见卫生器具的工作原理。
实训六：重点介绍自闭阀式冲水蹲便器、立式面盆、整体浴室等设备的给排水原理与功能，提高学生对现代卫浴设备的认识。

四、实训流程及设备配置：

办公楼给水系统采用普通给排水方式，进水管道进入框架后直接接入二层，经过水表后向拖布池、挂式小便器和小便槽供水。排水系统则通过排水横管连接至立管。住宅楼给水系统模拟一户一表式设计，每层设置分水器、阀门和水表，确保每个住户都能独立计量用水量。一层设置多种卫生器具，如自闭式冲水蹲便器、立式面盆和整体浴室等，所有设备均按照实际工程标准连接至排水横管，再统一排入办公楼排水立管，最终集中排出。
