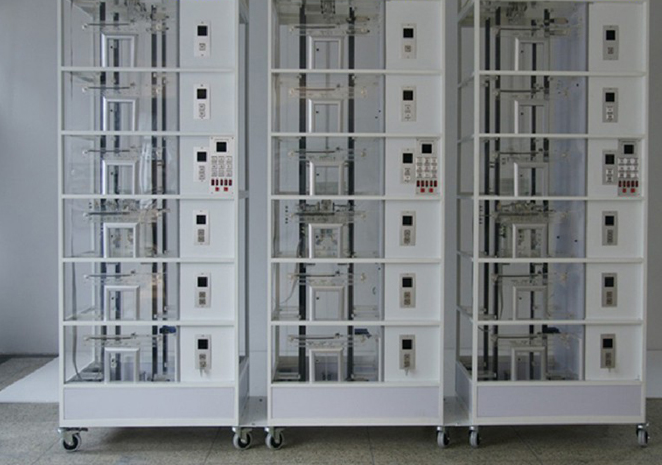

六层三联群控透明仿真教学电梯模型
一、概述：
这款电梯教学实训系统以其高度的仿真性和全面性脱颖而出。它采用了与真实电梯相似的升降式结构，并设计成六层三梯的形式，不仅支持独立运行，还能实现联网控制。特别值得一提的是，电梯的主体部分采用了透明有机玻璃材质，使电梯的内部结构和运行过程一目了然，为学生提供了直观的学习体验。同时，该系统完全复制了实际电梯的功能和操作方式，确保了教学与实践的紧密结合。
在电气控制方面，该系统采用了先进的现场总线控制技术，实现了DP总线联网控制，以及交流变频调速驱动控制。这些技术的应用不仅确保了电梯的高效运行，还为学生提供了学习现代电梯控制技术的机会。此外，系统还具备自动平层、自动开关门、内外呼梯选择层位按钮开关及指示灯等功能，为学生提供了丰富的操作体验。
二、主要组成部分：
井道部分：包括导轨、对重装置、缓冲器、限速器钢丝绳张紧装置、极限开关、平层感应器、随行电缆等关键部件，确保电梯在井道内的稳定运行。
厅门部分：包含厅门、召唤按钮厢、楼层显示装置等，为学生提供了与实际环境相似的操作界面。
轿厢部分：轿厢、轿门及触板、限速器开关、导靴、门机机构等一应俱全，确保学生能在实训中深入了解电梯轿厢的工作原理和内部结构。
三、电梯机械装置系统功能：
超速安全保护系统：当电梯超速或发生下滑时，限速器会紧急制动，确保轿厢不会继续下落，保障乘客和设备安全。
轿厢、对重用弹簧缓冲装置：在电梯发生蹲底或冲顶时，缓冲器能够吸收能量，使轿厢或对重安全减速直至停止。
门安全触板保护：在轿厢门关闭过程中，安全触板能够检测到乘客或障碍物，并重新打开门，避免夹人事故的发生。
上下极限及限位开关：这些开关能够确保电梯在井道内的安全运行范围，避免轿厢超出安全范围。
厅门自动闭合装置与层门连锁开关：确保电梯在层门关闭后才能启动运行，保障乘客安全。
终端极限开关安全保护系统：在电梯发生冲顶或蹲底时，终端极限开关能够切断控制电路，使轿厢停止运行。
停电保护系统：在电梯运行过程中突然停电时，系统能够自动停止运行并保持原位不动，当恢复供电时，电梯会自动下降到一层并打开轿厢门。
四、PLC控制系统规格
三菱主机：本系统选用了三菱FX3U-64MR高性能可编程控制器，以确保电梯控制的高效与稳定。FX3U系列以其丰富的功能和强大的扩展性，为电梯控制提供了坚实的技术支持。
西门子主机：为了满足不同用户的需求，本系统也提供了西门子S7-200PLC的选项。通过配置扩展模块和联网模块，该系统能够构建出强大的现场总线PPI网络，实现电梯的智能化控制。
五、触摸屏PLC联网通讯监控系统概述
1、电梯群控实训装置由三台功能完备的六层站仿真电梯组成，通过先进的现场总线网通信实现连接。在特定设置下，这些电梯既可以独立运行，也可以联网协作。电梯的群组功能涵盖了常规群组、节能群组以及高峰群组等多种模式，旨在模拟实际电梯运行中的各种场景。
2、软件界面设计：
（1）总览系统概况的系统总界面
（2）实时监控电梯运行状态的运行状态监控界面
（3）设置常规群组运行参数的常规群设置界面
（4）配置节能群组运行策略的节能群设置界面
（5）调整上行高峰运行模式的上行高峰设置界面
（6）优化下行高峰运行模式的下行高峰设置界面
（7）设定午间服务参数的午间服务设置界面
3、软件界面功能概述：
各软件界面均具备直观易用的操作界面和丰富的功能设置，能够全面展示电梯的运行状态、群组配置以及故障信息等。
六、技术规格与参数
本系统采用紧凑的设计，外形尺寸（长宽高）为9006002530mm（每台电梯）。净重约135kg（每台电梯），载重能力为5kg。采用西门子MM420变频器进行调速，支持交流变频调速方式。输入电压为220V，输入频率为50Hz，额定电流为2.5A，功率为0.4KW。曳引机减速比为1:15，采用蜗轮减速器，模数为1.5。曳引电动机型号为YS-5634W，电压为3*220V，功率为0.18KW，转速为1400rpm。电梯平层机构采用旋转编码器或永磁感应器实现精准定位。
七、实训项目概览
本系统提供了丰富的实训项目，包括常规实训项目如传感器检测、变频器使用、定时器指令等，以及电梯通讯群控功能实训如上行高峰控制、午间服务控制等。此外，还包括其他功能实训如独立运行控制、主层停靠控制等。特别地，本系统还支持二十二种电梯故障设置功能实训（选配），以满足不同层次的实训需求。
八、选配项目说明（订购时请注明并支付相关费用）
1、故障考核系统：该系统分为故障设置和故障考核两部分，旨在通过模拟实际电梯运行中的故障情况，检验学生的故障排查和处理能力。故障设置部分采用加锁密封设计，确保考核的公正性。
2、轿顶检修控制器：为便于电梯的检修和维护，本系统提供轿顶检修控制器作为选配项目。通过该控制器，用户可以在轿顶直接对电梯进行检修操作。
3、电梯消防控制与迫降功能：该功能模拟实际电梯在火灾等紧急情况下的运行策略，包括消防电梯的优先召回、消防员控制下电梯的使用等。通过该功能，学生可以深入了解电梯在紧急情况下的运行机制和安全性能。
群控三联六层透明仿真教学电梯配置清单（西门子）
序号 名 称 单位 数量 1 电梯井道 台 1×3 2 西门子S7200PLC CPU226 台 1×3 3 西门子PLC数字输入输出扩展模块EM223 个 1×3 5 西门子9针DP接头 只 2×3 6 西门子DP网线：15米左右 米 15 7 西门子MM420变频器 只 1×3 8 到层提示电铃 个 1×3 9 报警蜂鸣器 只 1×3 10 DC 12V电源板 块 1×3 11 交流接触器 只 1×3 12 漏电脱扣器 只 1×3 13 接线板 块 1×3 14 威纶7〃触摸屏 台 1 15 曳引电动机 台 1×3 16 蜗轮减速器（15 ：1） 台 1×3 17 连轴器 只 1×3 18 电磁制动器 只 1×3 19 曳引轮 只 1×3 20 导向轮 只 2×3 21 限速器 只 1×3 22 旋转编码器 只 1×3 23 导轨 条 4×3 24 对重装置 个 1×3 25 重块 块 3×3 26 弹簧缓冲器 只 2×3 27 纲丝索 根 5×3 28 限速器钢索张紧装置（重块） 个 1×3 29 超载装置 套 1×3 30 随行电缆 条 1×3 31 永磁感应器 只 1×3 32 楼层召唤盒 块 6×3 33 轿厢内操纵盒 块 1×3 34 楼层显示屏 个 7×3 35 层门机构 扇 6×3 36 轿厢 只 1×3 37 安全钳 对 2×3 38 导靴 只 2×3 39 门机装置 套 1×3 40 照明灯 只 1×3 41 风扇 只 1×3 42 电气控制板 块 1×3 43 限位开关（上、下） 只 2×3 44 极限开关（上、下） 只 2×3 45 内六角扳手（M2、M3、M5、M6）各1只 ； 活动扳手 150mm 1只；十字螺丝刀Φ3、Φ6 各1只 ；一字螺丝刀Φ3、Φ6 各1只 ；轴用挡圈钳 6# 1只；尖嘴钳 1只；502胶水 1瓶；常用螺钉 若干；微动开关4只；毛巾1条 套 1 55 西门子PLC使用手册 册 1 56 松下变频器使用手册 册 1 57 西门子S7200编程电缆 条 1 58 西门子PLC编程软件光碟（内含PLC控制参考程序） 碟 1 59 教学电梯使用说明书 册 2
