一、概述

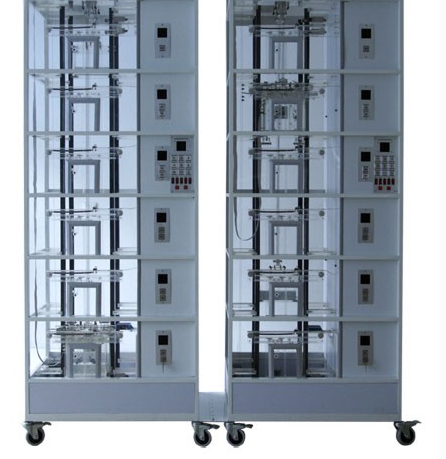

这款教学电梯模型，基于广泛应用的升降式电梯结构设计，特别选用了透明有机材料来打造，使其结构与实际电梯高度一致，且几乎涵盖了实际电梯的所有核心功能。透明化的设计让学生可以清晰地观察到电梯的内部构造，同时电梯的运作流程和各项操作均直观明了，支持反复实践操作。这不仅有助于学生直观地理解和掌握电梯的结构及工作原理，还能显著提高学习效率。与以往理论或实地参观学习相比，这款电梯模型解决了安全性和全面性的问题，为电梯专业的教学提供了强有力的支持。

电梯的电气控制系统核心采用了三菱可编程控制器(PLC)实现智能化逻辑控制，配合松下VF100交流变频调速技术，其硬件结构与实际电梯完全一致。功能丰富，包括自动平层、自动开关门、响应内外呼梯信号、直驶、安全运行保护等，同时还具备急停、调速、照明、风扇等实用功能。该系统性能稳定可靠，运行平稳，操作简单，且能耗低，非常适合用于教学和研究。

二、电梯的基本结构

1、机房部分：包含曳引减速机、曳引电动机、制动器、曳引轮和旋转编码器等关键组件。
2、控制柜部分：集中了总电源、控制电源、PLC可编程控制器（可根据用户需求定制）、变频器、接线板等核心设备。
3、井道部分：包含导轨、对重装置、缓冲器、限速器钢丝绳张紧装置、极限开关、平层感应器、随行电缆等。
4、厅门部分：包括厅门、召唤按钮箱、楼层显示装置等，为用户提供便捷的电梯操作体验。
5、轿厢部分：包含轿厢、轿门及触板、限速器开关、安全钳、导靴、门机机构、开关到位检测装置、平层感应装置、照明、风扇等，确保乘客的舒适与安全。

三、电梯机械装置基本功能

A. 超速安全保护系统
在电梯遭遇异常情况，如超速或高速下滑时，限速器会迅速启动，通过安全钢索和连杆机构驱动安全钳动作，将轿厢固定在导轨上，防止其下落。
B. 轿厢、对重缓冲装置
作为电梯的安全极限装置，缓冲器在电梯因故障导致轿厢或对重蹲底或冲顶时起到关键作用。它能吸收电梯的能量，使轿厢或对重安全减速并停止。
C. 门安全触板保护装置
在轿厢门边缘安装了活动的安全触板。当门在关闭过程中接触到乘客或障碍物时，通过联杆触发微动开关，使门重新打开，确保乘客安全。
D. 上、下限位开关
安装在电梯井道上、下端部的限位开关，用于防止轿厢超出安全范围。当轿厢超出上下限位时，电机会自动停止工作。
E. 厅门自动闭合装置
电梯层门的开闭通过轿门上的门刀片实现，确保在层门关闭后，门锁机械锁钩啮合，电梯才能安全启动运行。
F. 层门连锁开关
当所有层的门都关闭时，电梯才能进行升降操作。若有一层的门未关闭，电梯将无法运行。
G. 终端极限开关安全保护系统
在电梯井道的顶层和底层设置的终端极限开关，能在电梯因故障失控时及时切断控制电路，使轿厢停止运行，避免冲顶或蹲底事故的发生。

四、核心技术参数概览

外部尺寸：长度×宽度×高度 = 900×600×2530（mm）×2（双电梯设计）
净重：双电梯总计约270kg
承载容量：每台电梯可承载5kg
变频器型号：松下VF200系列
输入电压：标准220V交流电
输入频率：50Hz
额定电流：2.5A
额定功率：整机功率0.4KW
曳引机减速比例：1:15
蜗轮减速器模数：1.5
曳引电机型号：YS-5634W
电机电压与功率：3×220V，0.18KW
电机转速：1400转/分钟
控制方式：采用先进的PLC控制技术（可根据客户需求定制）
调速方式：高效交流变频调速技术
结构形式：六层六站双电梯设计
平层机构：结合旋转编码器与永磁感应器实现精准平层

五、电气控制部分特性

1. 基础功能列表

• 精准自动平层

• 自动与手动开关门功能

• 顺向响应轿厢内呼梯指令

• 多重安全保护机制：断绳、限速、缓冲、超重等

• 上下限位、轿门安全触板、上下终端极限开关等保护

• 层门连锁保护

• 支持自动/手动操作及直驶模式

• 慢上、慢下操作模式

• 照明、风扇、急停等实用功能

2. 特色功能详解

• 平层设置与学习程序，提升运行效率

• 连续靠站自动测试，助力教学与实践

• PLC连接与程序管理，便于个性化定制

• 变频器参数设置与调试，确保稳定运行

• 超速故障模拟与限速器安全钳演示

• 开关门动作时间监控与平层高度设置

• 变频器预置速度控制，实现减速-慢车-停止平稳过渡

六、实训项目内容

1-12项（与原文相同，略去）

七、选配项目与服务（订购时请注明并支付相应费用）

1. 故障模拟系统：涵盖22种常见故障，增强故障排查能力

2. 轿顶检修控制器：方便电梯轿顶的检修与维护

3. 远程监控管理系统：

• 24小时电梯运行状态实时追踪

• 音视频实时监控，支持远程指挥救援

• 电梯维保全程监控，智能提醒维保时间

• 支持电梯检验二维码扫描，故障单独记录

• 故障困人自动报警，音视频对话，精准地图定位

• 分级账户管理，支持部分/全部联网电梯监控

• 支持多种网络接入方式，包括2G/3G/4G、有线、WiFi等

• 云管理、云存储，确保信息一致性与安全性

实验台配置：

• 遮光板及平层传感器

• 拾音器与音响设备

• 智慧电器控制器

• 高清摄像机

• 人机红外传感器

• 3G/4G传输模块等

4. 消防功能增强模块：

• 消防电梯优先召回及迫降功能

• 消防员控制下的专用操作模式

• 详细的消防员操作指南与保护机制

双联六层透明仿真教学电梯配置清单
