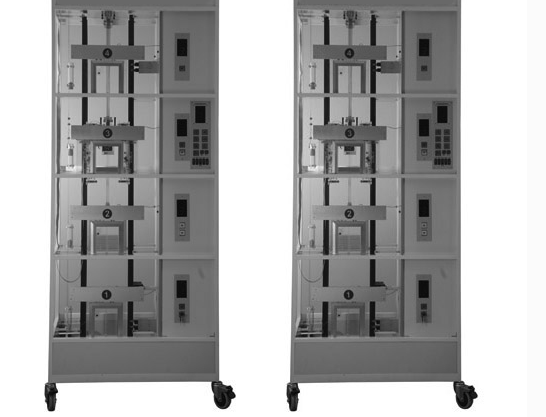

双联四层透明仿真教学电梯模型(三菱)

双联四层透明仿真教学电梯模型(三菱)

为了满足各大院校、职业技术学院、技师学院、技校、劳动就业培训中心、质量技术监督局特检中心以及电梯维修物业管理部门等对于电梯专业和工业自动化专业课程的教学需求，我公司经过深入研究和精心设计，成功推出了全新的透明仿真教学电梯模型。

透明电梯模型，其设计理念源自常见的升降式电梯结构，通过精湛的钢管焊接技术，确保了整体结构的坚固与稳定。表面经过特殊的磷化喷塑处理，不仅美观大方，而且提高了电梯的耐用性。为了更加直观地展示电梯的内部结构和运作原理，我们采用了透明有机材料来制造电梯的大部分部件，使得学生在观察时能够一目了然，深入了解电梯的构造和运作机制。

在电气控制系统方面，我们选用了日本三菱的可编程控制器(PLC)进行智能控制，同时结合了交流变频调速(VVVF)驱动技术。这一系统不仅具备实际电梯的所有功能，如自动平层、自动关门、顺向响应轿内外呼梯信号等，还具备高度的可靠性和稳定性，能够确保电梯在教学过程中的安全运行。

值得一提的是，透明仿真双联教学电梯在软硬件设计上都采用了开放式结构，这为院校提供了更多的教学和研究可能性。例如，学生可以通过这套装置进行群控电梯、并联控制电梯、集选控制电梯以及信号控制电梯等多种实验和研究，从而深入了解电梯系统的各种控制策略和应用场景。

此外，我们还配备了松下VF200变频器作为曳引原动机的调速装置，它采用了先进的电压矢量控制方式，具有加减速控制、正反转控制、点动控制等多种功能，并且具备完善的保护功能，确保电梯在运行过程中的安全稳定。

使用这套DT系列透明仿真教学电梯模型进行配套教学，不仅可以让学生直观地了解电梯的结构和电气控制原理，还可以通过实际操作加深对相关知识的理解和掌握。同时，结合三菱GX Developer编程软件，学生还可以在PC机上直接进行梯形图编程和现场调试，这对于提高他们的编程能力和工业自动化控制水平具有极大的帮助。

DT4系列透明仿真双联教学电梯的配备包括主电梯模型、PLC外设专用通讯电缆、三菱PLC专用编程工具软件以及教学电梯使用说明书等。同时，我们还可以根据校方的具体需求进行个性化配置，如提供计算机、工作台等设备，以满足不同学校的教学需求。

主要技术参数

• 外形尺寸：每座电梯长宽高=9006002280（mm），整体尺寸为双座设计

• 净重量：每台电梯约135kg，双机总重相应增加

• 载重量：设计载重为5kg，适用于教学模拟

• 变频器：采用松下VF200变频器，确保稳定运行

• 输入电压：220V，标准家用电压

• 输入频率：50Hz，国际标准频率

• 额定电流：2.5A，满足教学需求

• 功 率：0.4KW，高效节能

• 曳引机减速比：1:15，确保电梯平稳升降

• 模数：蜗轮减速器模数为1.5

• 曳引电动机型号：YS-5634W，电压3*220V，功率0.18KW，转速1400 rpm

• 控制方式：先进的PLC控制，确保操作简便与安全

• 调速方式：交流变频调速，灵活适应不同教学需求

• 结构形式：双机设计，每座四层站，模拟真实电梯运行场景

• 电梯平层机构：结合旋转编码器和永磁感应器，实现精准平层

基本实训项目

1. 传感器检测实训，学习电梯中传感器的应用

2. 变频器的基本使用实训，掌握变频器操作技巧

3. 定时器指令实训，了解定时器在电梯控制中的应用

4. 数学运算指令实训，提升编程能力

5. 高速计数器实训，模拟电梯中计数器的应用

6. 轿厢自动开关门控制实训，模拟实际开关门操作

7. 电梯运行呼叫指示驱动实训，了解呼叫系统的工作原理

8. 楼层显示实训，模拟楼层显示功能

9. 厅门安全控制实训，提升安全意识

10. 电梯终端开关保护实训，模拟电梯的安全保护功能

11. 电梯升降减速控制实训，学习电梯的调速控制

12. 光电编码器的定位实训，掌握精确定位技术
    13-24. （其他实训项目与原文相同，不再赘述）

选配项目

1.


• 电梯的消防控制与迫降功能，模拟紧急情况下的电梯运行

2.


• 轿顶检修控制器，提供检修便利

3. ** 电梯远程监控系统，模拟远程监控与管理电梯

三菱透明仿真教学电梯配置清单（双机）

• 双台透明仿真教学电梯模型

• 松下VF200变频器（双份）

• 三菱PLC控制器（双份）

• 专用通讯电缆及编程工具软件

• 教学电梯使用说明书（双份）

• 其他选配项目设备（根据订单需求配置）
