六层透明仿真教学电梯模型

六层透明仿真教学电梯模型

为了满足各大院校、职业技术学院、技师学院、技校、劳动就业培训中心、质量技术监督局特检中心以及电梯维修物业管理部门等对于电梯专业和工业自动化专业的教学需求，我们精心研发了一款透明电梯教学模型。这款模型不仅使学生能够直观地了解电梯的运作原理，还能在实际操作中提升技能，为电梯行业培养更多专业人才。

一、模型特点

我们的透明电梯教学模型采用了与实际升降式电梯相似的结构设计，主体由钢管焊接而成，表面经过磷化喷塑处理，确保结构稳固且耐用。为了让学生更清晰地观察电梯的内部结构和运行过程，模型的主要部件，如限速器、轿厢、层门、轿门等，均采用了透明有机材料制成。

在安全性方面，我们特别设计了与实际电梯比例缩小的铝合金轿厢对重导轨、轿门门机导轨和层门导轨，确保电梯运行控制更加精密可靠。同时，我们还配备了透明限速器，能够模拟限速器触发安全钳制动的过程，让学生深入了解电梯的安全运行保护功能。

二、控制系统

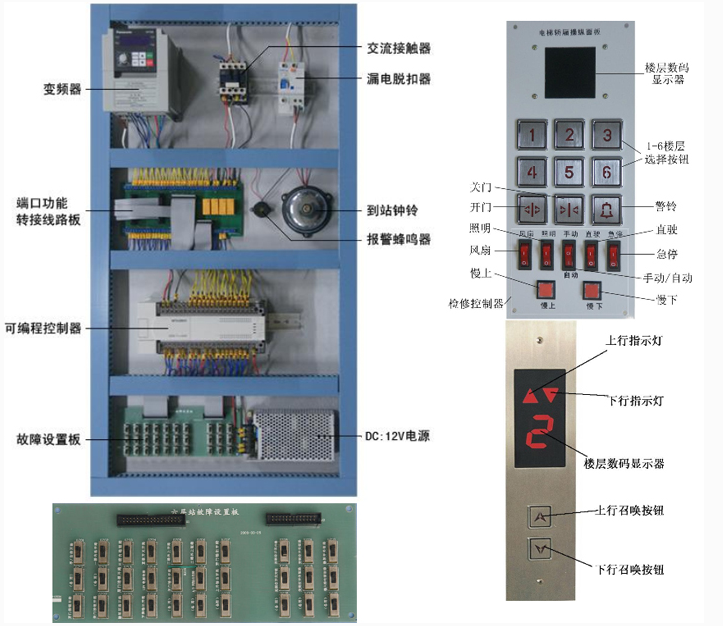

模型的电气控制系统采用了PLC和交流变频调速控制技术，实现了自动平层、自动开关门、响应呼叫信号等基本功能，并且还具有电梯停用、急停、检修等特殊功能。这些功能与实际电梯的控制系统完全一致，使学生能够在实训中真实地感受到电梯的运行状态和控制过程。

三、开放式结构

透明电梯教学模型的软硬件均采用开放式结构，方便院校进行二次开发研究。学生可以根据实际需求，对模型进行改造和创新，设计出具有独特功能的电梯控制系统。这不仅可以激发学生的学习兴趣和创新能力，还能提升他们的实践能力和综合素质。

四、主要技术参数

• 外形尺寸：长×宽×高 = 900×600×2530mm

• 净重量：135kg

• 载重量：5kg

• 变频器：松下VF200

• 输入电压：220V

• 输入频率：50Hz

• 额定电流：2.5A

• 功率：0.4KW

五、实训项目

通过透明电梯教学模型，学生可以开展以下实训项目：

1. 传感器检测

2. 变频器的基本使用

3. 定时器指令与数学运算指令的学习

4. 高速计数器的应用

5. 轿厢自动开关门控制

6. 电梯运行呼叫指示驱动

7. 楼层显示与厅门安全控制

8. 电梯终端开关保护与升降减速控制

9. 光电编码器的定位技术应用

电梯的核心功能与安全特性

电梯作为现代建筑中不可或缺的交通工具，其设计不仅注重运行的便捷性，更强调乘客的安全保障。以下是电梯的核心功能及其安全特性的介绍：

一、核心功能与安全装置

A. 超速安全保护系统
在电梯运行过程中，若因意外原因（如钢丝绳断裂、曳引机故障等）导致轿厢超速或失控，限速器会迅速启动，通过安全钢索及连杆机构，联动安全钳动作，使轿厢紧急制动在导轨上，确保乘客安全。

B. 缓冲装置
电梯的底部和顶部设有弹簧缓冲器，作为电梯的极限位置安全装置。当电梯因故障造成蹲底或冲顶时，缓冲器能够吸收电梯的冲击能量，使轿厢或对重安全减速直至停止，防止事故的发生。

C. 门安全触板
轿厢门的边沿装有活动的安全触板，当门在关闭过程中遇到乘客或障碍物时，安全触板会触动微动开关，使门重新打开，避免夹伤乘客。

D. 限位开关
电梯井道的上、下端部安装有限位开关，用于防止轿厢超出正常运行范围。当轿厢触及限位开关时，电梯会停止运行，确保电梯在规定的范围内运行。

E. 厅门连锁开关
电梯的每层厅门都装有连锁开关，只有当所有厅门都关闭并锁紧时，电梯才能正常启动和运行。这一设计确保了电梯在运行过程中乘客的安全。

F. 终端极限开关保护
在电梯井道的顶层及底层设有终端极限开关，当电梯因故障失控时，极限开关会动作并切断控制电路，使电梯停止运行，避免轿厢冲顶或蹲底。

二、选配功能与特性

1. 故障模拟与检修
   电梯系统提供22种常见故障设置，方便维修人员模拟和检修各种电梯故障，提高维修效率。

2. 轿顶检修控制器
   通过轿顶检修控制器，维修人员可以在轿厢顶部方便地检修电梯的各项功能，确保电梯的安全和正常运行。

3. 远程监控与管理
   电梯系统支持远程视频控制、24小时运行状态检测与记录、音视频实时监视等功能，实现电梯的远程监控与管理，提高电梯的运行效率和安全性。

4. 消防功能
   电梯在火灾等紧急情况下，具有优先召回和消防员控制功能。通过消防员轿内控制开关，可以确保电梯在火灾时安全、可靠地运行，为消防员提供便捷的救援通道。

三、实验台配置

为了满足教学和实验需求，电梯实验台配备了遮光板及平层传感器、拾音器、音响、智慧电器控制器、摄像机等设备，为教学和实验提供了全面的技术支持。

六层透明仿真教学电梯配置清单
