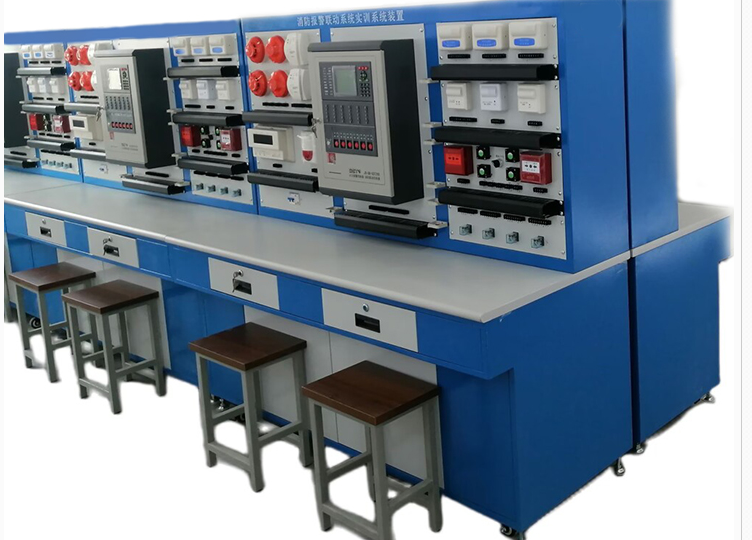

消防报警联动系统实训装置

消防报警联动系统实训装置

一、系统概述

消防报警联动综合实训平台，作为智能建筑BAS（建筑设备管理系统）的核心子系统之一，其重要性不言而喻。本系统通过精密的探测设备（如烟感与温感探测器）感知火灾参数变化，进而触发报警机制，并通过相关信号控制消防联动设备的响应。该平台为学生和工程师提供了一站式的实训环境，涵盖模拟火灾场景、报警联动操作、系统设置、编程、线路设计、网络连接以及故障排查等全面实训内容。

二、产品特色

1. 实训模块灵活组合，端子排连接设计，方便学生根据实训内容构建不同的消防回路。

2. 配备工程级火灾显示与联动功能，贴近实际工程应用。

3. 系统采用总线架构，便于信号传输与设备扩展。

三、技术参数

1. 工作电源：AC220V±10%，50Hz，稳定可靠。

2. 工作环境：适应宽泛的温度范围（-20℃至+45℃），相对湿度低于85%，确保在各种环境下稳定运行。

3. 外形尺寸：1625mmX700mmX1575mm，紧凑合理，便于实训室布局。

四、实训内容概览

1. 系统设备的认识与接线实操。

2. 报警控制器、短路隔离器、联动接口模块的装配与接线。

3. 火灾显示盘的安装、连接与操作。

4. 火灾探测器的安装、连接与测试。

5. 智能输入输出模块、声光报警器、报警按钮的安装与调试。

6. 元件地址编码的精确设置。

7. 系统管理、数据查询与设备启停操作。

8. 单点操作与联动编程训练。

9. 线路故障的判断与处理。

10. 程序设置错误的识别与纠正。

11. 简易应用系统的设计与搭建。

五、基础配置明细

1. 电源控制屏：双层铁质结构，坚固耐用，提供稳定的交流电源，具备过流保护功能。

2. 实训桌：铁质双层结构，桌面为防火耐磨材料，设计合理，方便工具与资料的存放，配备移动与固定调节机构。

3. 火灾报警控制器（联动型）：高性能液晶屏，大容量地址编码点，支持多火灾显示盘接入，配备直接手动操作控制点，信号二总线连接，控制点采用有极性连接。

4. 火灾显示盘：实时显示楼层事件信息，便于工作人员迅速响应。

5. 探测器：包括可燃气体、智能光电感烟、差定温等多种类型，满足不同场景需求。

6. 输入模块与控制模块：分别用于信号检测与设备控制，确保系统的灵活性与可靠性。

7. 联动盘现场接口：简洁的三线控制设计，支持多种输出控制方式，满足不同控制需求。

8. 手动报警按钮与消防栓按钮：快速触发报警与启动消防设备。

9. 声光报警器与警铃：提供强烈的声光警报信号，确保火灾信息迅速传达。

10. 电子编码器：便捷地进行设备编码、类型与灵敏度设置。
